  ЦИФРОВЫЕ АМПЕРМЕТРЫ СА3010, ВОЛЬТМЕТРЫ СВ3010, ВАТТМЕТРЫ СР3010,

      МНОГОФУНКЦИОНАЛЬНЫЕ ВАТТМЕТРЫ СМ3010

     (СЕРИЯ  3010)

Производства ЗИП-Научприбор  Гарантия 36 мес.

Заменяют приборы серии Д5ххх г. Киев.

/

Распечатать страницу

 /

Приборы серии 3010 производят точные измерения постоянного и действующих значений переменного тока и напряжения, частоты, а также точные измерения активной мощности в цепях постоянного тока и в однофазных цепях переменного тока. Предназначены для поверки приборов постоянного и переменного тока класса точности 0,3 и ниже, частотомеров класса точности 0,01.



В состав серии входят:
1. СА3010/1 - Миллиамперметр - с пределами измерения 5мА–10мА–20мА–50мА.
    СА3010/2 - Миллиамперметр - с пределами измерения 50мА–100мА–200мА–500мА.
    СА3010/3 - Амперметр - с пределами измерения 1А–2,5А–5А–10А.
    СВ3010/1 - Вольтметр - с пределами измерения 7,5В–15В–30В–60В.
    СВ3010/2 - Вольтметр - с пределами измерения 75В–150В–300В–600В.

    СР3010/1 - Ваттметр - с пределами измерения по току   50мА–100мА–200мА–500мА; с пределами измерения по напряжению 30В-75В–150В–300В–450В-600В.

    СР3010/2 - Ваттметр - с пределами измерения по току 1А–2,5А–5А–10А; с пределами измерения по напряжению 30В-75В–150В–300В–450В-600В.



2. СМ3010 - Многофункциональный цифровой ваттметр - объединяет и расширяет характеристики СА3010, СВ3010, СР3010.



        1. АМПЕРМЕТРЫ,  ВОЛЬТМЕТРЫ,  ВАТТМЕТРЫ ЦИФРОВЫЕ  СА3010, СВ3010, СР3010 класса точности 0,1

Гарантия - 36 мес.

Свидетельство о присвоении знака качества (реестр Ростест №34-059 и №034-060)

Предназначены для точных измерений постоянного и действующих значений переменного тока и напряжения, а  также точных измерений активной мощности в цепях постоянного тока и в однофазных цепях переменного тока, и предназначены для поверки приборов постоянного и переменного тока класса точности 0,3 и ниже.

Ваттметры СР3010, ваттметры СМ3010:

- в качестве эталонов 2 разряда в соответствии с ГОСТ 8.551-2013 "ГСИ. Государственная поверочная схема для средств измерения электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц" на переменном токе.

Амперметры СА3010, ваттметры СМ3010 могут использоваться:

- в качестве эталонов 2 разряда в соответствии с ГОСТ 8.022-91 "ГСИ. Государственная поверочная схема для средств измерения силы постоянного электрического тока в диапазоне от 10*10-10 до 30А" на постоянном токе;

- в качестве эталонов 2 разряда в соответствии с ГОСТ Р 8.767-2011 "ГСИ. Государственная поверочная схема для средств измерения силы переменного тока от 10*10-8 до 100А в диапазоне частот от 1*10-1 до 106 Гц" на переменном токе.



Все приборы СА3010, СВ3010, СР3010 имеют три модификации:
без интерфейса; с интерфейсом RS232; с интерфейсом RS485.  Обозначение на примере СА3010 соответственно: CА3010/2-000; CА3010/2-232; CА3010/2-485.


Приборы индицируют измеренные значения тока, напряжения или мощности на цифровом светодиодном индикаторе с высотой цифр 14 мм, имеющем пять десятичных разряда, плюс знак.
Переключение пределов измерения и рода измеряемого тока или напряжения производится с помощью кнопочных переключателей с индикацией значений пределов.
Питание приборов осуществляется постоянным напряжением от 9 до 18В или через адаптер от сети переменного тока напряжением (220±22)В, частотой (50±1)Гц. Потребляемая мощность не более 5Вт.



Диплом «Лучший отечественный измерительный прибор».

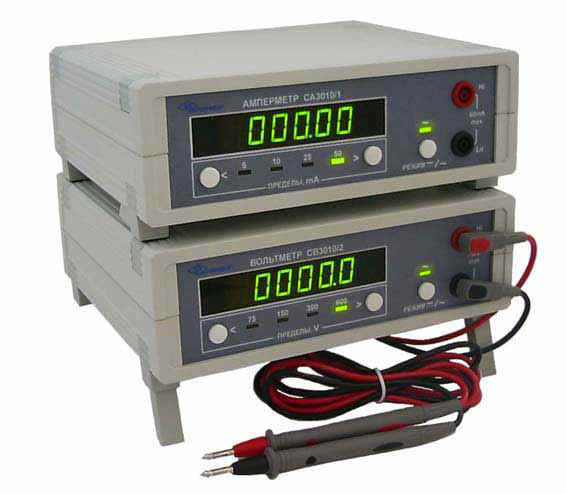

  Амперметры и вольтметры серии 3010 класса 0,1 предназначены для точных измерений постоянного тока и напряжения и действующих значений переменного тока и напряжения, а также для поверки приборов постоянного и переменного тока класса точности 0,3 и ниже.

Приборы имеют исполнения:

СА3010/1 - Миллиамперметр - с пределами измерения 5мА–10мА–20мА–50мА.
CA3010/2 - Миллиамперметр - с пределами измерения 50мА–100мА–200мА–500мА.
СА3010/3 - Амперметр - с пределами измерения 1А–2,5А–5А–10А.

CB3010/1 - Вольтметр - с пределами измерения 7,5В–15В–30В–60В.
CB3010/2 - Вольтметр - с пределами измерения 75В–150В–300В–600В.



Амперметр и вольтметр

Документация на амперметры и вольтметры:

Руководство по эксплуатации.

Программа связи с ПЭВМ (общая для СА, СВ, СР, СМ3010).

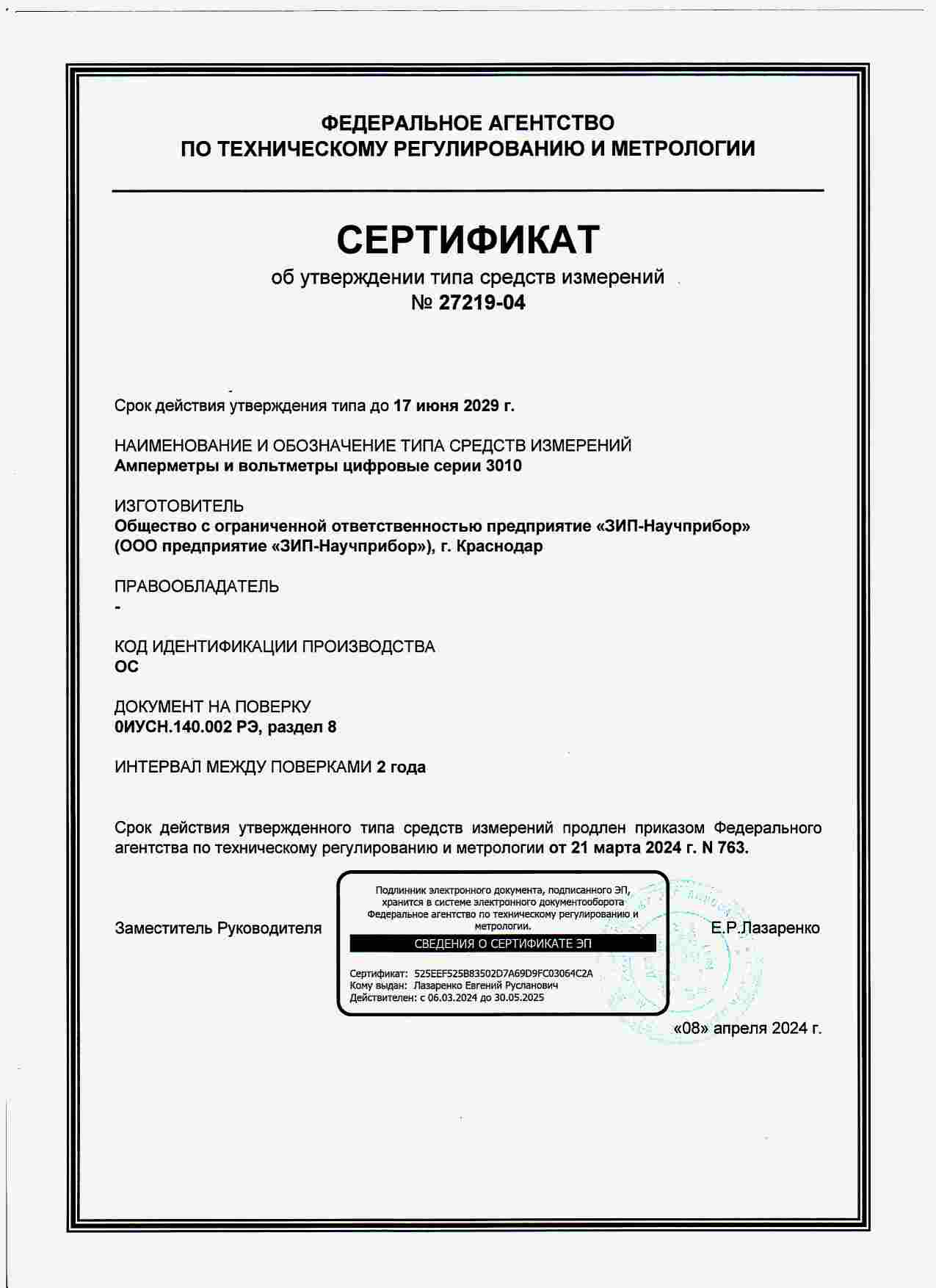

Свидетельство об утверждении типа средств измерений.

Госреестр Республики Казахстан KZ.02.03.06416-2015/27219-04  11581.

Описание типа средств измерений.

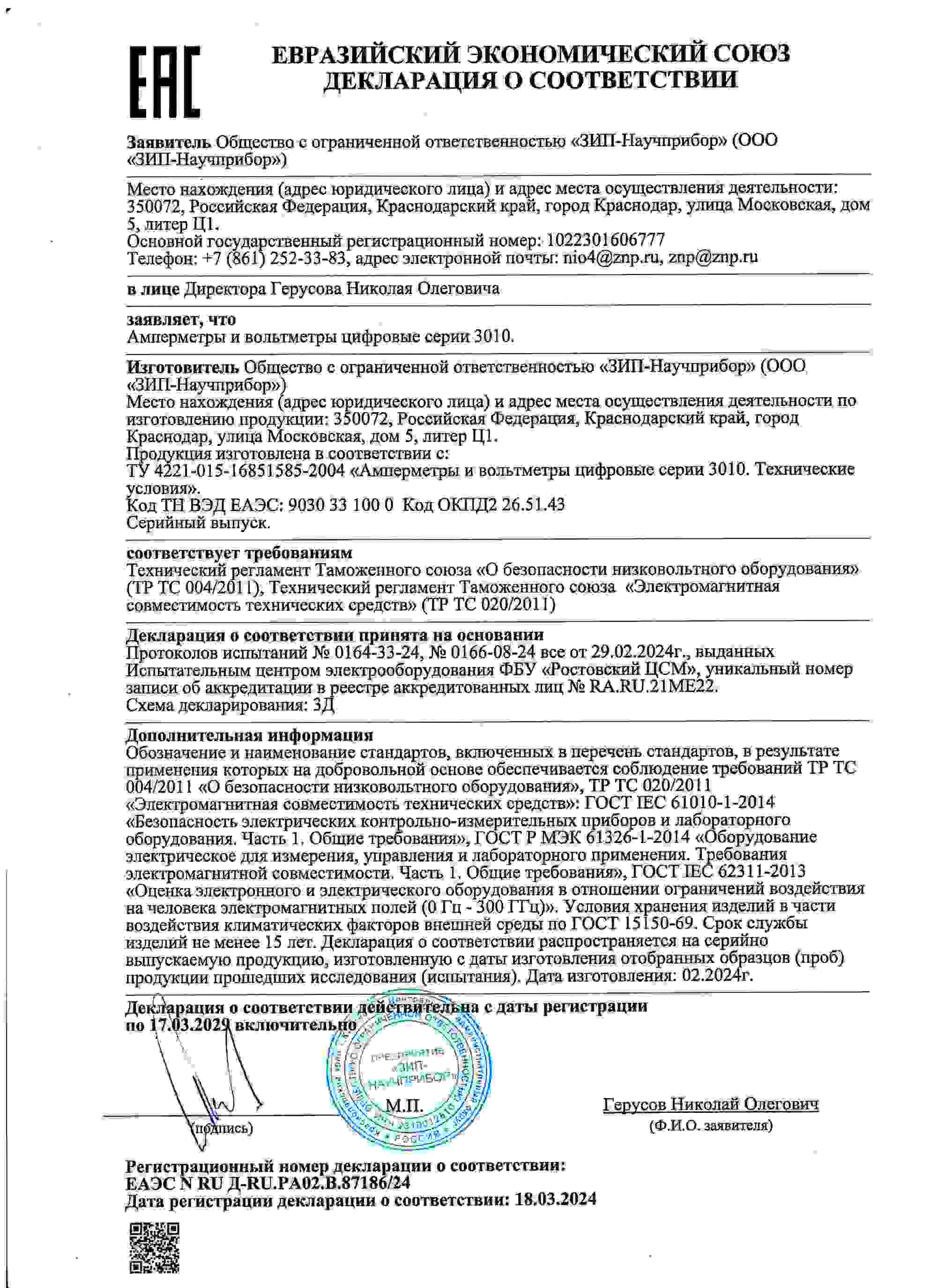

Декларация о соответствии.

Зарегистрированы в Госреестре средств измерений за №27219-04.

Производство - ЗИП-Научприбор.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АМПЕРМЕТРОВ И ВОЛЬТМЕТРОВ

Пределы основной приведенной погрешности приборов - ±0,1% от предела измерения.
Частотный диапазон измеряемого тока или напряжения от 40 до 1500Гц.
Максимальное падение напряжения на входе миллиамперметров и амперметра - не более 100мВ.
Входное сопротивление вольтметров- не менее 100кОм для СВ3010/1-ххх, - не менее 1 МОм для СВ3010/2-ххх, входная емкость – не более 100пФ.
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в рабочем диапазоне температур, не более ±0,1% на каждые 10
°C изменения температуры.
Приборы не имеют дополнительной погрешности при воздействии внешнего магнитного поля с индукцией 0,5мТл частотой (50±1)Гц при самом неблагоприятном направлении магнитного поля и при изменении напряжения питания и частоты сети в пределах норм. Условия эксплуатации - температура окружающего воздуха от 5 до 40
°C; - относительная влажность воздуха 90% при 25°C.
Габаритные размеры не более 225х85х200мм. Масса не более 1кг.    ТУ 4221-015-16851585-2004.



Амперметры СА3010 признаны к применению в качестве эталона 2 разряда в соответствии с ГОСТ 8.022-91 "ГСИ. ГСЭ и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-10 до 30А".

А также в качестве эталона 2 разряда в соответствии с ГОСТ Р 8.767-2011 "ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1х10-8 до 100А в диапазоне частот 1х10-1 до 106 Гц".

Вольтметры СВ3010 признаны к применению в качестве эталона 2 разряда в соответствии с МИ 1935-88 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения до 1000В в диапазоне частот 1х10-2 до 3х109 Гц".".

Таблицы замены.
Амперметры постоянного и переменного тока. Класс 0,1.

Приборы "ЗИП-Научприбор", г. Краснодар

Приборы заменяемые

СА3010/3 (1; 2,5; 5; 10А)

Д50541 , Д5101 (5; 10А)

Д50542 , Д5100 (2,5; 5А)

СА3010/2 (50; 100; 200; 500мА)

Д50543 , Д5099 (0,5; 1А)

Д50544 , Д5098 (100; 200мА)

СА3010/1 (5; 10; 20; 50мА)

Д50545 , Д5097 (25: 50мА)

Д50546 , Д5096 (5; 10мА)

Вольтметры напряжения постоянного и переменного тока. Класс 0,1

СВ3010/1 (7,5; 15; 30; 60В)

Д50551 , Д5102 (7,5; 15; 30; 60В)

СВ3010/2 (75;150;300;600В)

Д50552 , Д5103 (75; 150; 300; 600В)

Форма заказа амперметров и вольтметров серии 3010:

Сx3010/x-xxx

   1         2    3,

где   1 - тип прибора: А - амперметр;  B - вольтметр.

        2 - модификация приборов:

 а) для амперметров

- 1 - амперметр с пределами измерения 5 - 10 - 20 - 50 мА;

- 2 - амперметр с пределами измерения 50 - 100 - 200 - 500 мА;

- 3 - амперметр с пределами измерения 1 - 2,5 - 5 - 10 А;

 б) для вольтметров

- 1 - вольтметр с пределами измерения 7,5 - 15 - 30 - 60 В;

- 2 - вольтметр с пределами измерения 75 - 150 - 300 - 600 В;

       3 - тип дополнительного интерфейса:

 - 000 - интерфейс отсутствует;

 - 232 - интерфейс RS232;

 - 485 - интерфейс RS485.

Пример записи обозначения амперметра серии 3010 с пределами измерения 5 - 10 - 20 - 50 А, не имеющего интерфейса: "Амперметр цифровой CА3010/1-000  ТУ4221-015-16851585-2004".

Изготовитель - ЗИП-Научприбор



Диплом «Лучший отечественный измерительный прибор».

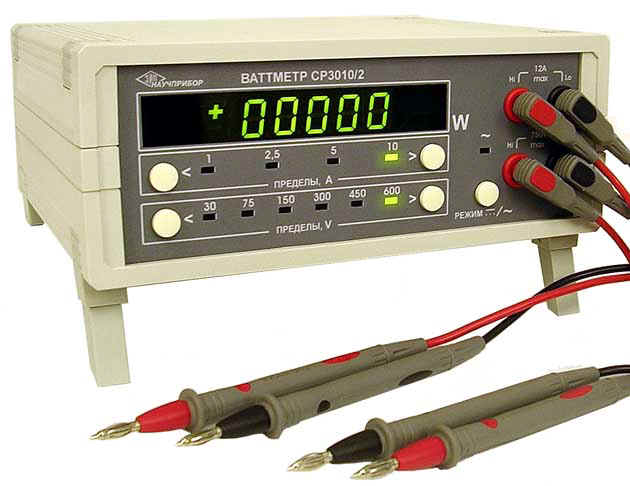

  Ваттметры серии 3010 класса 0,1 предназначены для измерений активной мощности в цепях постоянного тока и в однофазных цепях переменного тока, а также для поверки ваттметров класса точности 0,3 и ниже. Заменяют приборы серии Д5ххх г. Киев. Имеют два исполнения.

Приборы имеют исполнения:

СР3010/1.   V=30; 75; 150; 300; 450; 600В.    I=50; 100; 200; 500mА.
СР3010/2.   V=30; 75; 150; 300; 450; 600В.    I=1; 2,5; 5; 10А.

Документация на ваттметры:

Руководство по эксплуатации.

Программа связи с ПЭВМ (общая для СА, СВ, СР, СМ3010).

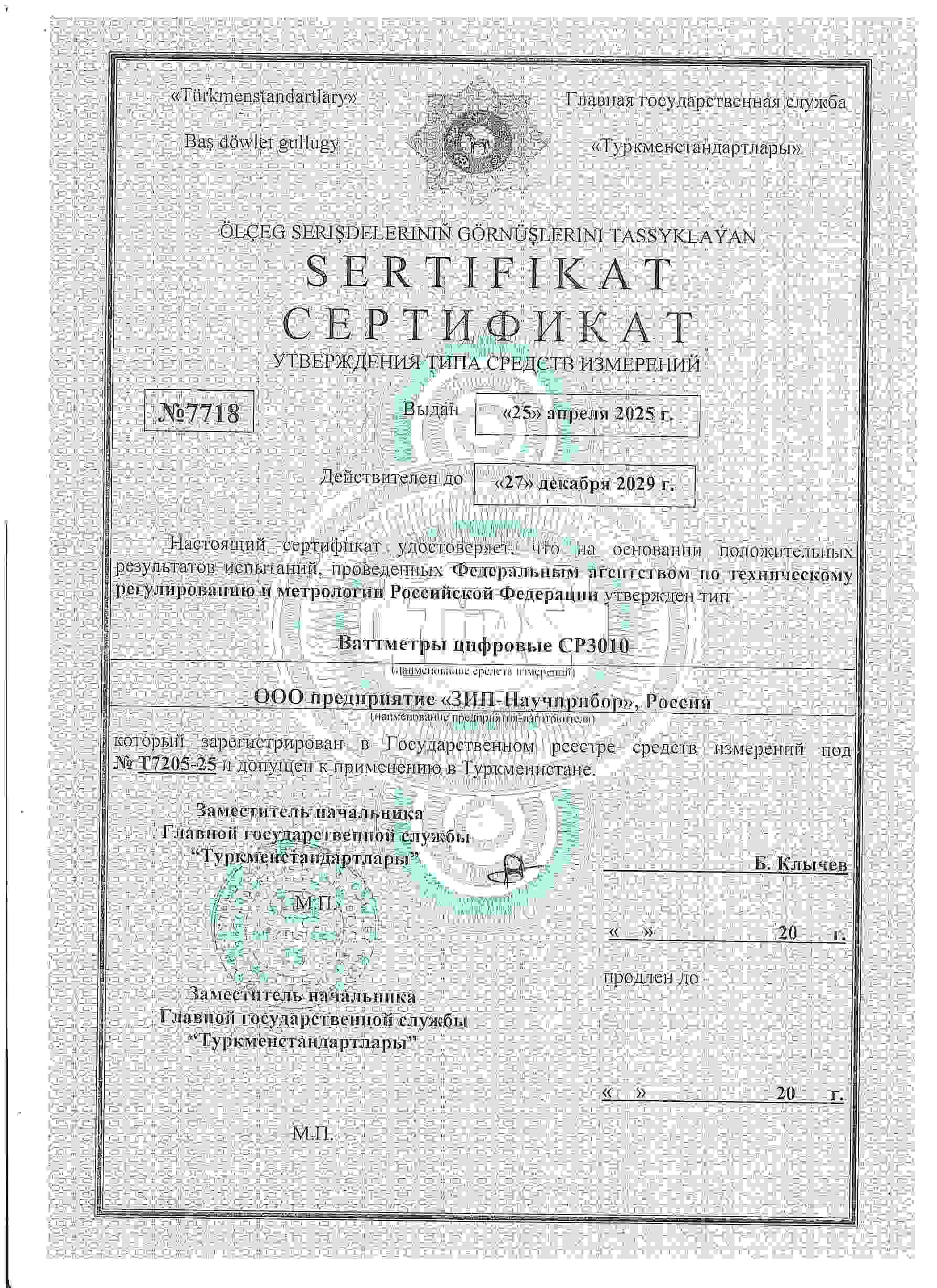

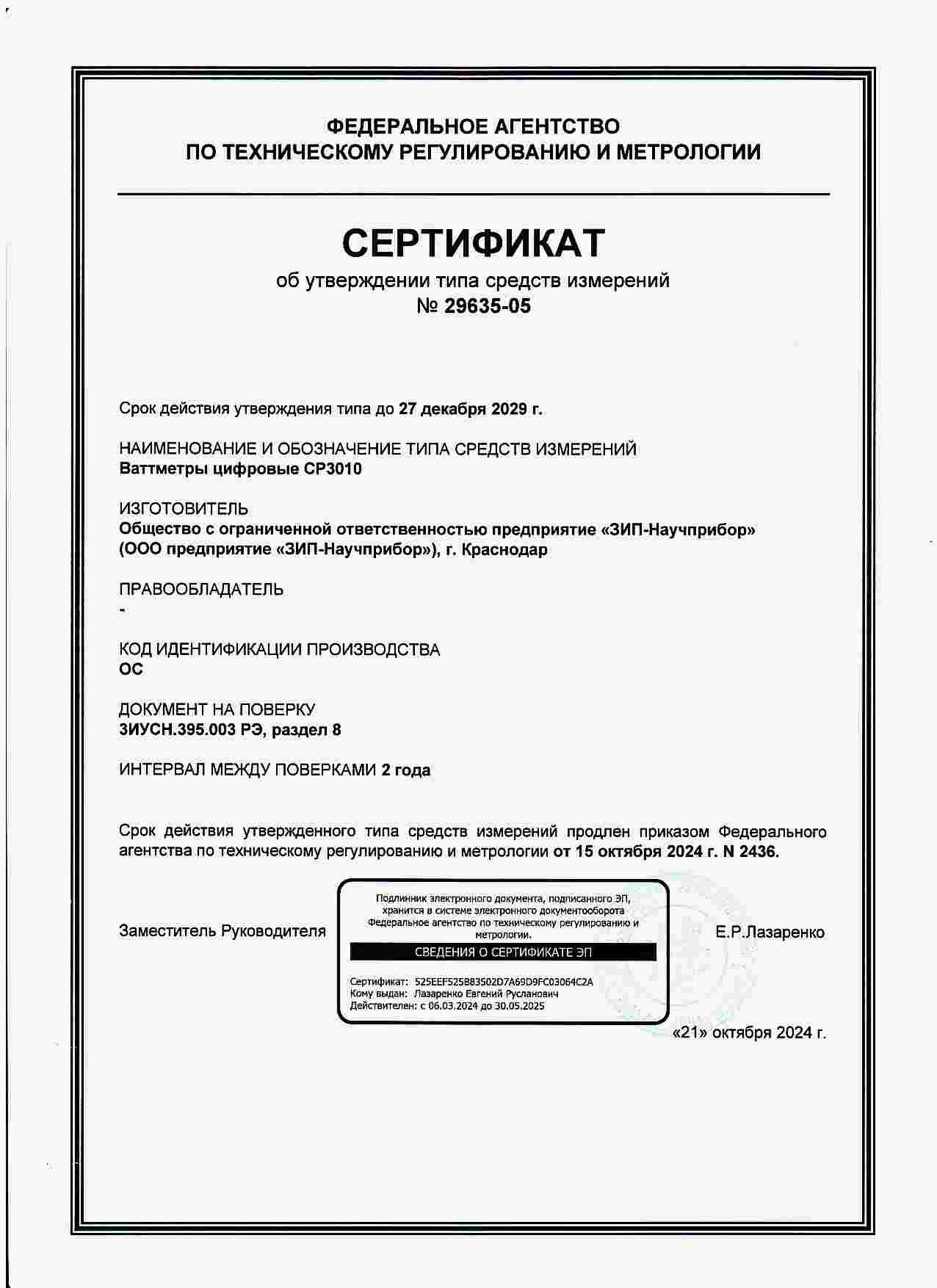

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

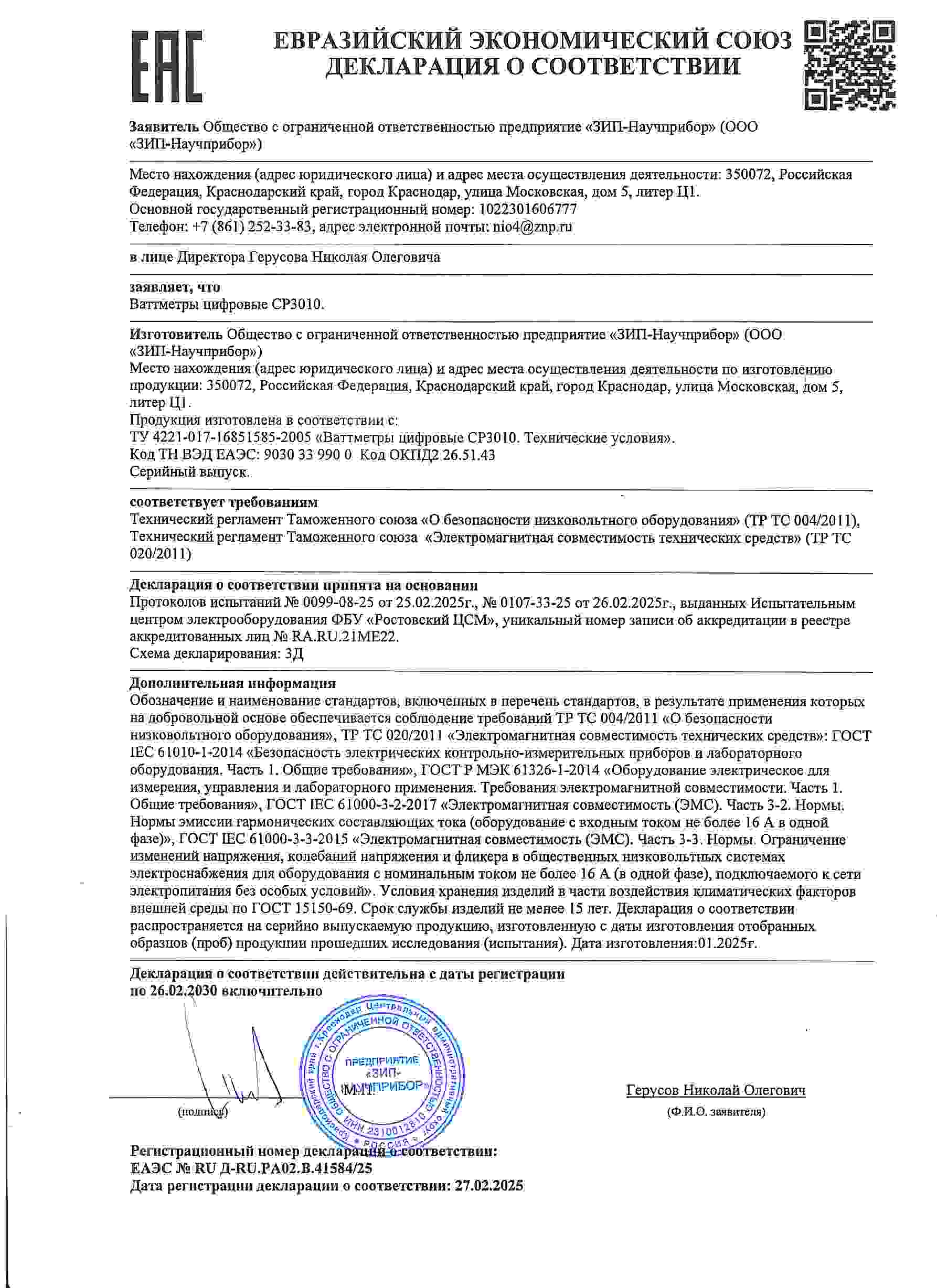

Декларация о соответствии.

Зарегистрированы в Госреестре средств измерений за №29635-05.

Производство - ЗИП-Научприбор.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Таблица замены. Ваттметры постоянного и переменного тока. Класс 0,1.

Приборы "ЗИП-Научприбор", г. Краснодар

Приборы заменяемые

СР3010/1 (30; 75; 150; 300; 450; 600В), (50; 100; 200; 500мА)

Д5104, Д50564 (30-600В, 100-200мА)

Д5105, Д5056, Д50563 (30-600В, 0,5-1А)

СР3010/2 (30; 75; 150; 300; 450; 600В),  (1; 2,5; 5; 10А)

Д5106, Д50562 (30-600В, 2,5-5А)

Д5107, Д50561 (30-600В, 5-10А)

Форма заказа ваттметров СР3010:

СР3010/x-xxx

              1   2,

где 1 - модификация прибора:

- 1 - ваттметр с пределами измерения по току 50- 100- 200- 500мА;

- 2 - ваттметр с пределами измерения по току 1 - 2,5 - 5 - 10 А;

      2 - тип дополнительного интерфейса:

 - 000 - интерфейс отсутствует;

 - 232 - интерфейс RS232;

 - 485 - интерфейс RS485.



Разработчик и изготовитель - ЗИП-Научприбор.

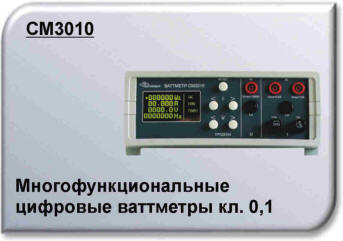

          2. МНОГОФУНКЦИОНАЛЬНЫЙ ЦИФРОВОЙ ВАТТМЕТР СМ3010 класса точности 0,1 (НОВАЯ ТЕХНИКА)

Гарантия 36 мес. Объединяет и расширяет характеристики СА3010, СВ3010, СР3010

Предназначен для измерения активной мощности, тока, напряжения и частоты в цепях постоянного тока и действующая значения в однофазных цепях переменного тока; для поверки ваттметров, амперметров, вольтметров класса 0,3 и ниже, частотомеров класса 0,01 и ниже.

Исполнения:

СМ3010-000 - интерфейс USB;

СМ3010-232 - интерфейс USB и RS232;

СМ3010-485 - интерфейс USB и RS485.

Разработчик и изготовитель - ЗИП-Научприбор.
