  КОМПАРАТОР-КАЛИБРАТОР УНИВЕРСАЛЬНЫЙ  КМ300 и его модификации:

КМ300К, КМ300Н, КМ300Т, КМ300КНТ, КМ300Р, КМ300С-1



Производства ЗИП-Научприбор

Распечатать страницу

                                                KM300

Документация:

Руководство по эксплуатации.

Свидетельство об утверждении типа средств измерений.

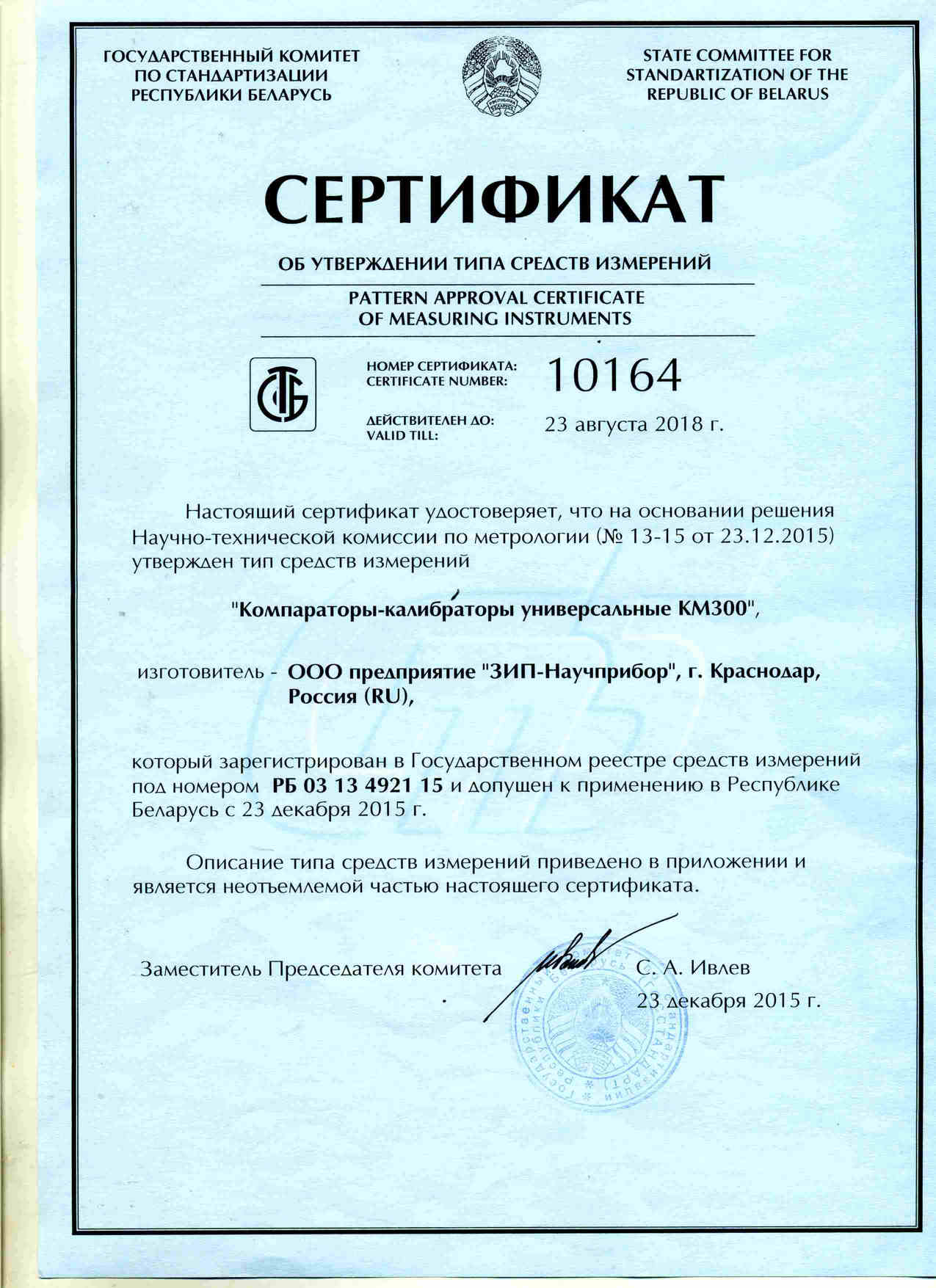

Сертификат об утверждении типа средств измерений в Республике Беларусь №10164.

Описание типа средств измерений.

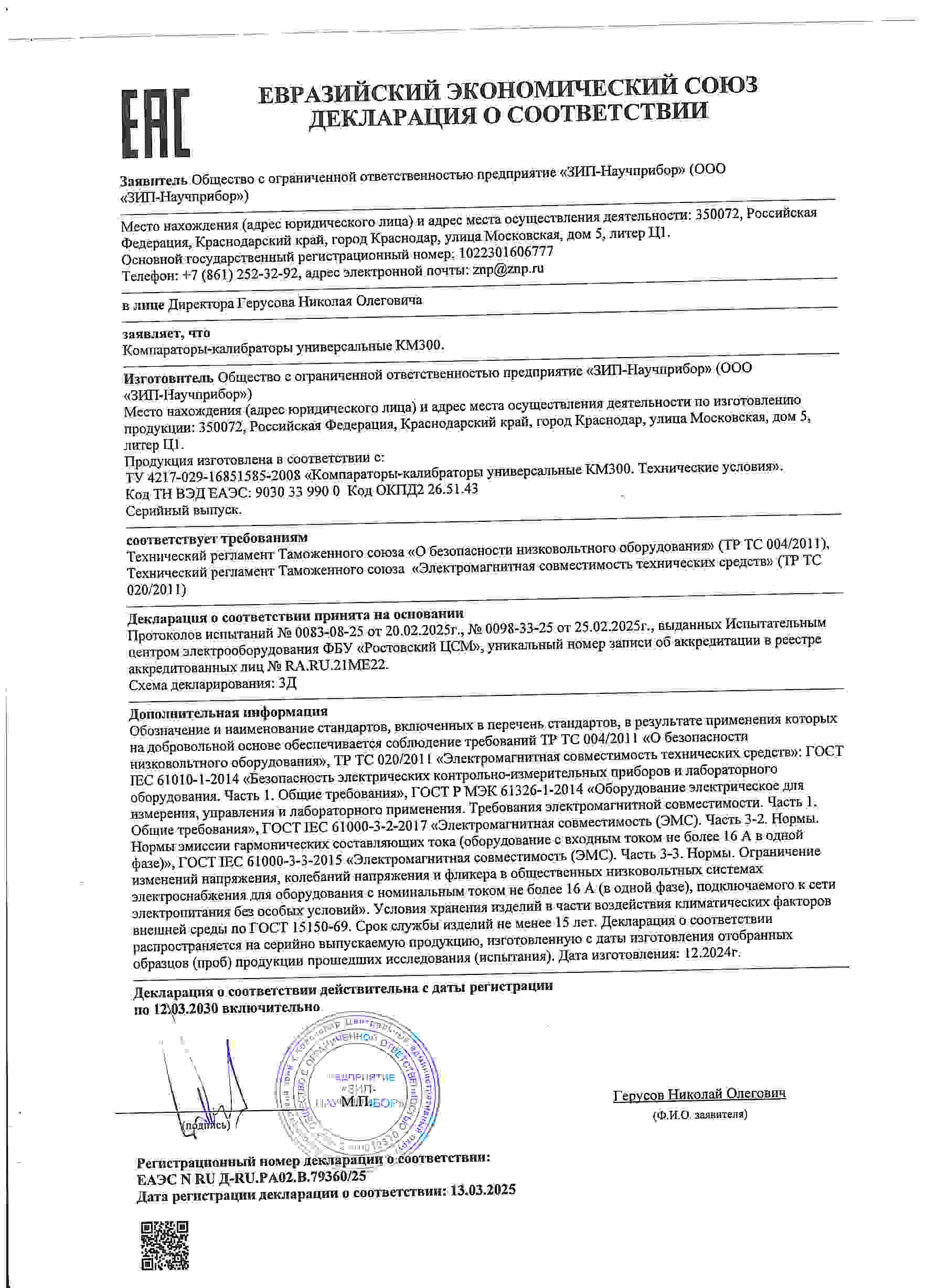

Декларация о соответствии. ТР ТС

Госреестр средств измерений РФ: № 40239-08, № 54727-13.

Госреестр Республики Беларусь: № РБ 03 13 4921 12.

Госрестр Республики Казахстан:

КМ300 и модификации - 06.03.2015 KZ.02.03.06464.2015/54727-13  11655;

КМ300С - 17.06.15 № KZ.02.03.06613.2015/48841-12  11886.

Свидетельство о присвоении знака качества (реестр Ростест №34-061).

.

В зависимости от модификации предназначен для:

1. Воспроизведения напряжения   постоянного тока от 10нВ до 1000В;

2. Воспроизведения напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц;

3. Воспроизведения силы   постоянного тока от 0,1нА до 50А;

4. Воспроизведения силы переменного  тока от 10мкА до 50А частотой 10 - 1000Гц;

5. Воспроизведения мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град ;

6. Измерения напряжений   постоянного тока от 10нВ до 1000В;

7. Компарирования напряжений   постоянного тока от 10нВ до 10В;

8. Компарирования сопротивлений  на постоянном токе от 0,0001 Ом до 10 МОм.

9. Компарирования сопротивлений  на постоянном токе от 0,0001 Ом до 10 МОм с использованием калибратора КМ300С.



Скачать программу поверки приборов с помощью КМ300

Скачать программу дистанционного управления КМ300.

Скачать программу компарирования сопротивлений для комплекта КМ300КТ+КМ300К (или КМ300КТ+КМ300КН), версия 2016.03.23.

Скачать программу компарирования сопротивлений для комплекта КМ300Р+КМ300С-1 (или КМ300К+КМ300С-1), версия 2018.10.24

Скачать программу измерения и имитации термопар.



Составные изделия компаратора-калибратора КМ300:

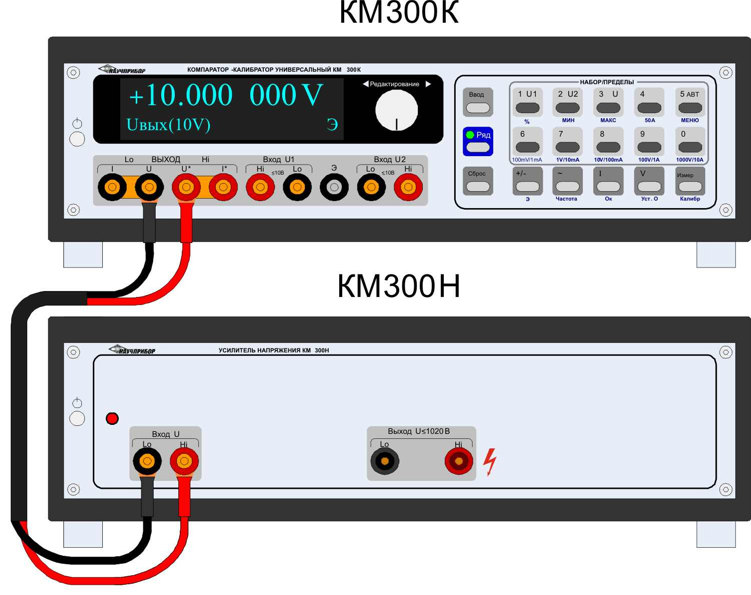

   - компаратор-калибратор КМ300К,

   - усилитель напряжения КМ300Н,
   - преобразователь напряжение-ток КМ300Т,
   - компаратор-калибратор КМ300Р,

   - калибратор постоянных напряжений и токов КМ300С-1 (отдельный прибор, не в составе КМ300).



Основные параметры и характеристики

 1. Предел допускаемой основной погрешности воспроизведения напряжения постоянного тока.

Предел, Uп

Предел допускаемой основной погрешности, ± (% от U + % от Uп) 1)

24 часа, (Тк ± 1) °С

3 месяца, (Тк ± 1) °С

1 год, (Тк ± 1) °С

1 год, (Тк ± 5) °С

«100mV»

0,0005 + 0,00004

0,0009 + 0,00004

0,0011 + 0,00004

0,0013 + 0,00004

«1V»

0,00025 + 0,000015

0,00065 + 0,000015

0,00085+ 0,000015

0,001 + 0,000015

«10V»

0,0001 + 0,00001

0,0005 + 0,00001

0,0007 + 0,00001

0,00085 + 0,00001

«100V»

0,001 + 0,0005

0,0015 + 0,0005

0,0025 + 0,0005

0,0035 + 0,001

«1000V»

0,0015 + 0,0005

0,0025 + 0,0005

0,003 + 0,0005

0,004 + 0,001



2. Предел допускаемой основной погрешности воспроизведения напряжения переменного тока.

Предел, Uп

(диапазон U)

Частотный
диапазон,
Гц

Предел допускаемой основной погрешности

за 1 год,± (% от U + % от Uп) 1)

(Тк ± 1) °С

(Тк ± 5) °С

«100mV»

10 - 1000

0,02 + 0,005

0,03 + 0,005

«1V»

10 - 1000

0,015 + 0,005

0,02 + 0,005

«10V»

10 - 1000

0,015 + 0,005

0,02 + 0,005

«100V»

10 - 1000

0,025 + 0,005

0,035 + 0,005

«700V»

10 - 1000

0,03 + 0,005

0,04 + 0,005



3. Предел допускаемой основной погрешности и выходные параметры воспроизведения силы постоянного тока.

Предел, Iп

Предел допускаемой основной погрешности,

за 1 год ±(% от I + % от Iп)

Допустимое

сопротивление

на нагрузке, Ом

Выходное

сопротивление,

не менее

(Тк ± 1) °С

(Тк ± 5) °С

«1mА»

0,0025+0,0005

0,0035+0,0005

до 2000

1 ГОм

«10mА»

0,0025+0,0005

0,0035+0,0005

до 200

100 МОм

«100mА»

0,0025+0,0005

0,0035+0,0005

до 20

10 МОм

«1А»

0,005+0,001

0,007+0,001

до 1

0,5 МОм

«10А»

0,008+0,002

0,012+0,002

до 0,1

20 кОм

«50А»

0,035+0,004

0,05+0,004

до 0,02

2 кОм



4. Предел допускаемой основной погрешности и выходные параметры воспроизведения силы переменного тока.



Частотный

диапазон,

Гц

Предел допускаемой основной погрешности,

за 1 год ±(% от I + % от Iп)

Допустимое

сопротивление

на нагрузке, Ом

Выходное

сопротивление,

не менее

(Тк ± 1) °С

(Тк ± 5) °С

«1 mА» (10 мкА-1,02 мА)

10-1000

0,025+0,005

0,03+0,005

до 2000

30 МОм

«10 mА» (0,1-102 мА)

10-1000

0,025+0,005

0,03+0,005

до 200

3 МОм

«100 mА» (1-102 мА)

10-1000

0,025+0,005

0,03+0,005

до 20

300 кОм

«1 А» (0,01-1,02 А)

10-1000

0,035+0,005

0,05+0,005

до 0,5

30 кОм

«10 А» (0,1-10,2 А)

10-1000

0,045+0,005

0,065+0,005

до 0,05

1 кОм

«50 А» (10-51,0 А)

45-1000

0,08+0,02

0,12+0,002

до 0,02

200 Ом



5. Воспроизведение мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град.

Предел абсолютной основной погрешности угла сдвига фаз между сигналами в каналах напряжения и тока

Частотный диапазон,

Гц

Диапазон значений

 (Разрешающая способность), °

Предел абсолютной основной погрешности ∆φ за 1 год, °

45 - 55

от минус 180 до плюс 180

(0,01)

0,1

55 - 1000

0,1



6. Предел допускаемой основной погрешности измерения напряжения постоянного тока.

Предел, Uп

Предел допускаемой основной погрешности,± (% от U + % от Uп) 1)

24 часа, (Тк ±1) °С

3 месяца, (Тк ± 1) °С

1 год, (Тк ± 1) °С

1 год, (Тк ± 5) °С

«100mV»

0,0005 + 0,00004

0,0009 + 0,00004

0,0011 + 0,00004

0,0013 + 0,00004

«1V»

0,00025 + 0,000015

0,00065 + 0,000015

0,00085+ 0,000015

0,001 + 0,000015

«10V»

0,0001 + 0,00001

0,0005 + 0,00001

0,0007 + 0,00001

0,00085 + 0,00001

«100V»

0,001 + 0,0005

0,0015 + 0,0005

0,0025 + 0,0005

0,0035 + 0,001

«1000V»

0,0015 + 0,0005

0,0025 + 0,0005

0,003 + 0,0005

0,004 + 0,001



7. Предел допускаемой основной погрешности компарирования напряжения постоянного тока (нелинейность).

Предел, Uп

Предел допускаемой основной  погрешности, ± (% от U + % от Uп)

1 год, (Тк ±1) °С

«10V»

0,0001 + 0,00001

«1V»

0,0001 + 0,00001

«100mV»

0,0002 + 0,00004



 8. Предел допускаемой основной погрешности компарирования сопротивлений

Образцовый резистор, Rn,Ом

Измеряемый резистор,  Rx,Ом

Устанавливаемый ток, А

( напряжение, В)

Мощность рассеивания на резисторах, мВт

Предел

компарирования

Предел допускаемой основной погрешности компарирования, %

0,001

0,0001

10

10

«100mV»

0,005

3

1

0,015

0,001

0,001

10

100

«100mV»

0,0006

7

50

0,00076

5

25

0,001

3

9

0,0015

1

1

0,004

0,01

0,01

10

1000

«100mV»

0,00024

7

500

0,00026

5

250

0,00028

3

90

0,00033

1

10

0,0006

0,5

2,5

0,001

0,1

0,1

3

900

«1V»

0,00013

1

100

«100mV»

0,00024

0,7

50

0,00026

0,5

25

0,00028

0,3

9

0,00033

0,1

1

0,0006

1

1

1

1000

«1V»

0,0001

0,7

500

0,00011

0,5

250

0,00012

0,3

90

0,00013

0,1

10

«100mV»

0,00024

0,07

5

0,00026

0,01

0,1

0,0006

10

10

0,1

100

«1V»

0,0001

0,07

50

0,00011

0,05

25

0,00012

0,03

9

0,00013

0,01

1

«100mV»

0,00024

100

100

0,01

10

«1V»

0,0001

0,007

5

0,00011

0,005

3

0,00012

0,001

0,1

«100mV»

0,00024

1000

1000

0,001

1

«1V»

0,00011

(2)

1

0,00011

(10)

25

«10V»

0,00012

1·104

1·104

(20)

10

«10V»

0,00011

(10)

3

0,00012

1·105

1·105

(20)

1

«10V»

0,00011

1·104

(10)

0,9

0,0003

1·104

1·106

(10)

0,1

«10V»

0,0011

1·104

1·107

(10)

0,01

0,01



  Предел, диапазон и погрешность установки частоты к п. 2,4,5 назначения КМ300

Пределы частоты,

Гц

Частотный диапазон,

Гц

Дискретность,

Гц

Погрешность системы частоты, %, не более

1000

10 - 1000

1

0,003



Модификации КМ300 и их возможности.



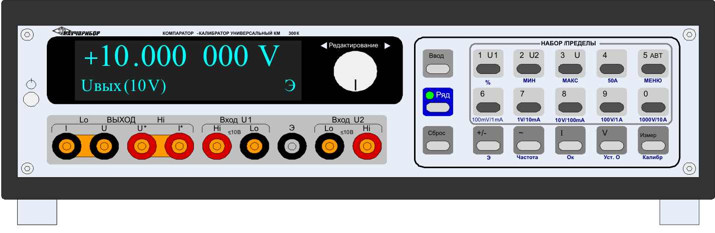

                   Базовые приборы КМ300К и КМ300Р

КМ300К – базовый, системообразующий прибор, выполняющий следующие функции:

 - воспроизведение напряжения постоянного тока в диапазоне до 10В;

 - воспроизведение напряжения переменного тока в диапазоне до 10В с частотой 10 – 1000Гц;

 - измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;

 - компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;

Прибор КМ300Р имеет все характеристики КМ300К по постоянному току (компарирование, измерение и воспроизведение), кроме характеристик по переменному току.



Модификация КМ300КН

 - воспроизведение напряжения постоянного тока от 10нВ до 1000В;

 - воспроизведение напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц.

 - измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;

 - компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10В;











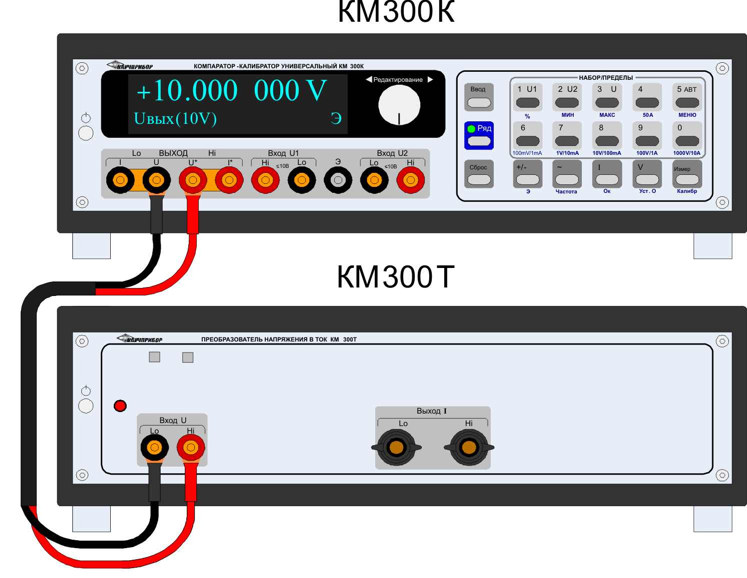

Модификация КМ300КТ

- воспроизведение напряжения постоянного тока с диапазоном от 10 нВ до 10 В;

- воспроизведение напряжения переменного тока от 1мВ до 10В частотой 10 - 1000Гц;

- воспроизведение силы постоянного тока 0,1нА до 50А;

- воспроизведение силы переменного тока от 10мкА до 50А частотой 10 - 1000Гц.

- измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000 В;

- компарирование напряжения постоянного тока с диапазоном от 10 нВ до 10 В;







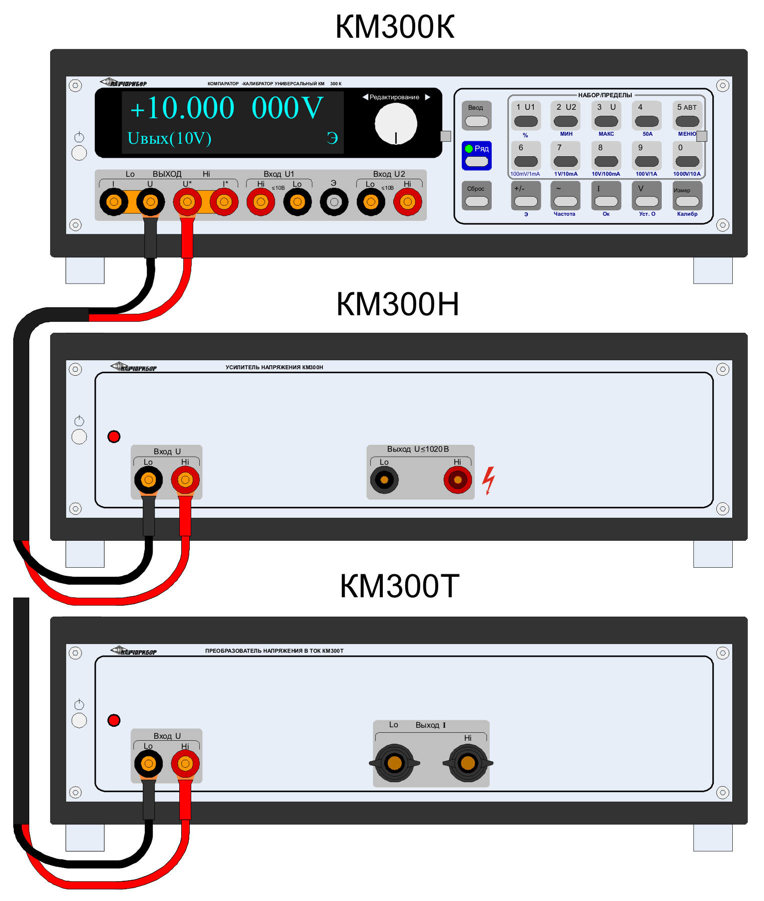

Модификация КМ300КНТ

- воспроизведение напряжения постоянного тока от 10нВ до 1000В;

- воспроизведение напряжения переменного тока от 1мВ до 700В частотой 10 - 1000Гц;

- воспроизведение силы постоянного тока от 0,1нА до 50А;

- воспроизведение силы переменного  тока от 10мкА до 50А частотой 10 - 1000Гц.

- измерение напряжения постоянного тока в диапазоне от 10 нВ до 1000В;

- компарирование напряжений постоянного тока от 10нВ до 10В;















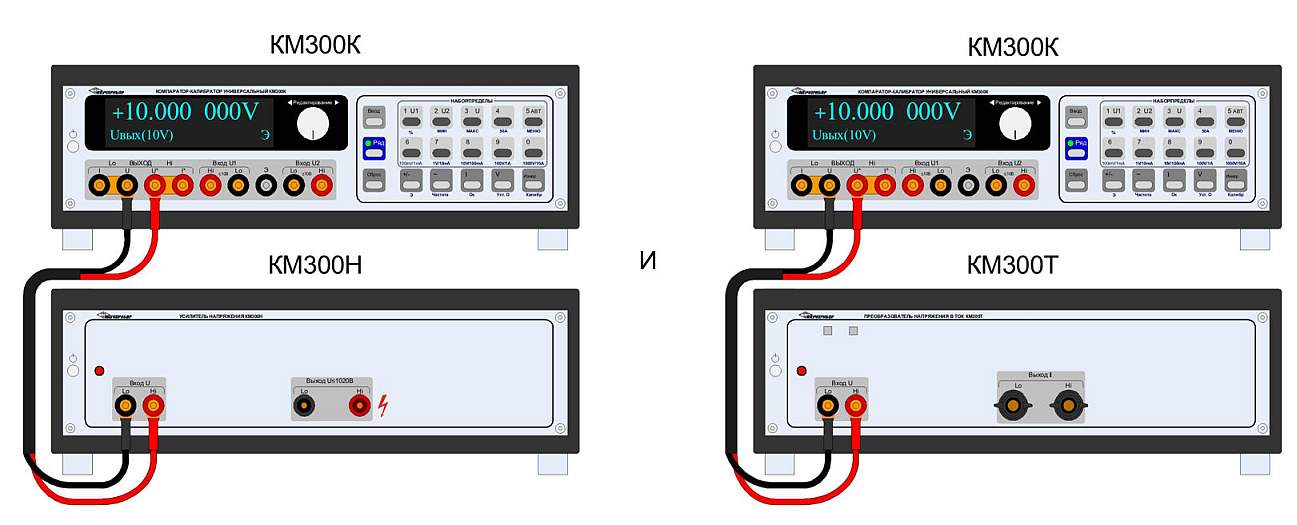

          Модификация КМ300КН+КМ300КТ - Калибратор мощности и компаратор сопротивлений (КМ300КН совместно с КМ300КТ = КМ300КНТК)



Дополнительно к характеристикам КМ300КН и КМ300КТ осуществляются:

- воспроизведение мощности постоянного и переменного тока от 1мВт до 10кВт и угла сдвига фаз от 0 до 360град;

- компарирование сопротивлений на постоянном токе от 0,0001 Ом до 10 Мом в составе 3-х блоков (КМ300КТ + КМ300К).

Скачать программу компарирования сопротивлений для комплекта КМ300КТ+КМ300К (или КМ300КТ+КМ300КН), версия 2016.03.23.



К п. 9 назначения КМ300 (характеристики - Табл. 8)

Модификация КМ300Р+КМ300С-1 - Компаратор сопротивлений (комплект приборов КМ300Р и КМ300С-1 для компарирования сопротивлений).

КМ300Р - Компаратор-калибратор

КМ300С-1 - Калибратор постоянных напряжений и токов.

(Комплект КМ300К и КМ300С-1 в целях компарирования сопротивлений можно использовать вместо модификации КМ300КНКТ (без изменения характеристик компарирования сопротивлений) (см. выше таблицу компарирования сопротивлений).

                                                ПОДРОБНО  ЗДЕСЬ - КМ300Р+КМ300С-1   (в т.ч. программа компарирования) -



 - воспроизведение напряжения постоянного тока от 10нВ до 10В;

 - компарирование напряжений постоянного тока от 10нВ до 10В;

 - компарирование сопротивлений на постоянном токе от 0,0001 Ом до 10 Мом;



 Пределы воспроизводимых напряжений 10В (КМ300Р) и 20В (КМ300С-1) c нагрузочной способностью 100 мА;

 Пределы воспроизводимых токов, А: 0,001; 0,01; 0,1; 1; 10 с множителями: 0; 0,3; 0,5; 0,7; 1.











Разработчик и изготовитель ЗИП-Научприбор.

А также смотрите омметр цифровой   СО3001 кл. 0,002,  многофункциональный цифровой ваттметр   СМ3010 кл. 0,1
