   ЩИТОВЫЕ АМПЕРМЕТРЫ  СА3020, ВОЛЬТМЕТРЫ  СВ3020, ВАТТМЕТРЫ СР3020,  ВАРМЕТРЫ СР3020,  ЧАСТОТОМЕРЫ СС3020

действующего значения цифровые (серия 3020) (I  U  Hz  W  War) (digital panelboard devices of the series 3020 of working value)



Производитель - ЗИП-Научприбор.  Габарит 174х72мм. Гарантия 36 мес.

/

Распечатать страницу

/

                                             Серия 3020

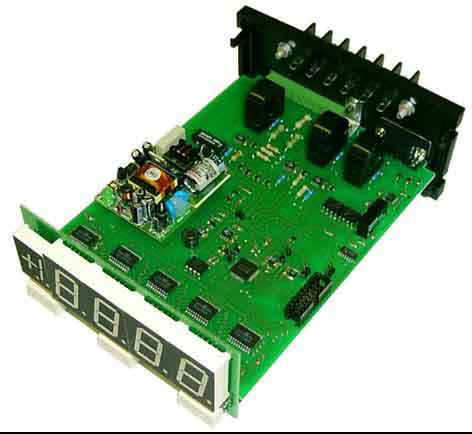

 частотомер настольный konstr_3020.jpg (18766 bytes)

“ЗИП-Научприбор” производит цифровые щитовые приборы серии 3020, предназначенные для измерения действующего значения переменного тока, напряжения, частоты, активной и реактивной мощности в трехфазных цепях переменного тока и передачи их значений по интерфейсу RS485 (гальванически развязан). Приборы серии 3020 предназначены для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления. ("ZIP - NAUCHPRIBOR" lets out digital panelboard devices of the series 3020, intended for measurement of working value of an alternating current, a pressure, frequency, active and jet capacity in three-phase circuits of an alternating current and transfer of their values on interface RS485 (is galvanically untied). Devices of a series 3020 are intended for application on power stations and substations in structure of telemechanical complexes as devices sema to the measuring information (intellectual gauges).


В состав серии входят:

- амперметр СА3020 (взамен  ЕА3020),
- вольтметр СВ3020 (взамен ЕВ3020),
- частотомер СС3020 щитовой и настольный (взамен ЕС3020 щитового и настольного).
- ваттметр СР3020,
диплом «Лучший отечественный измерительный прибор»,
- варметр СР3020,
диплом «Лучший отечественный измерительный прибор».
- преобразователи измерительные цифровые СН3020 (смотрите
здесь)
- устройства индикации цифровые СЕ3020 (смотрите
здесь)

(- ammeter СA3020; - voltmeter СВ3020; - frequency meter СС3020 panelboard; - frequency meter СС3020 desktop; - wattmeter СР3020; - varmetr СР3020; - digital measuring converters CH3020; - digital devices of indication CE3020.)

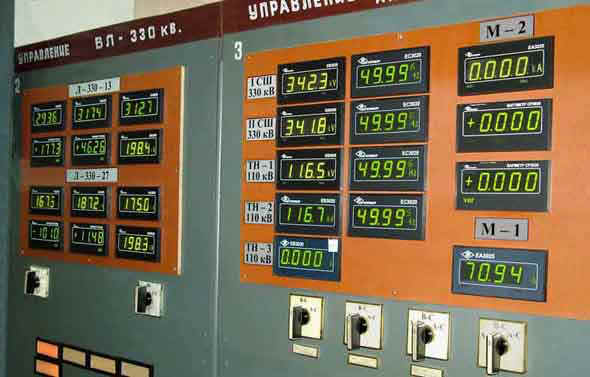

shit.jpg (29885 bytes)Все приборы серии 3020 подключаются непосредственно к измерительным трансформаторам тока (ИТТ) и измерительным трансформаторам напряжения (ИТН), т.е. они объединяют в себе функции измерительных преобразователей и цифровых щитовых приборов. Применение приборов серии 3020 на электростанциях и подстанциях позволит уйти от схемы измерения и передачи информации: ИТН (ИТТ) > измерительный преобразователь > интерфейс 0-5мА > устройство телемеханики, и перейти к схеме: > ИТН (ИТТ) > цифровой прибор > интерфейс RS485 > устройство телемеханики. Очевидно, что вторая схема имеет меньшую погрешность измерения и кроме того обеспечивает получение одинаковых цифровых значений измеряемых величин на подстанции и диспетчерском пункте. Цвет индикаторов - зеленый. Серия 3020 получила знак - 100 лучших товаров России. Изготовитель -ЗИП-Научприбор.



                                                  АМПЕРМЕТРЫ И ВОЛЬТМЕТРЫ  СА3020 и СВ3020

  Документация на амперметры и вольтметры:

Руководство по эксплуатации.

Программа связи с компьютером (настройка, калибровка, установка параметров интерфейса).

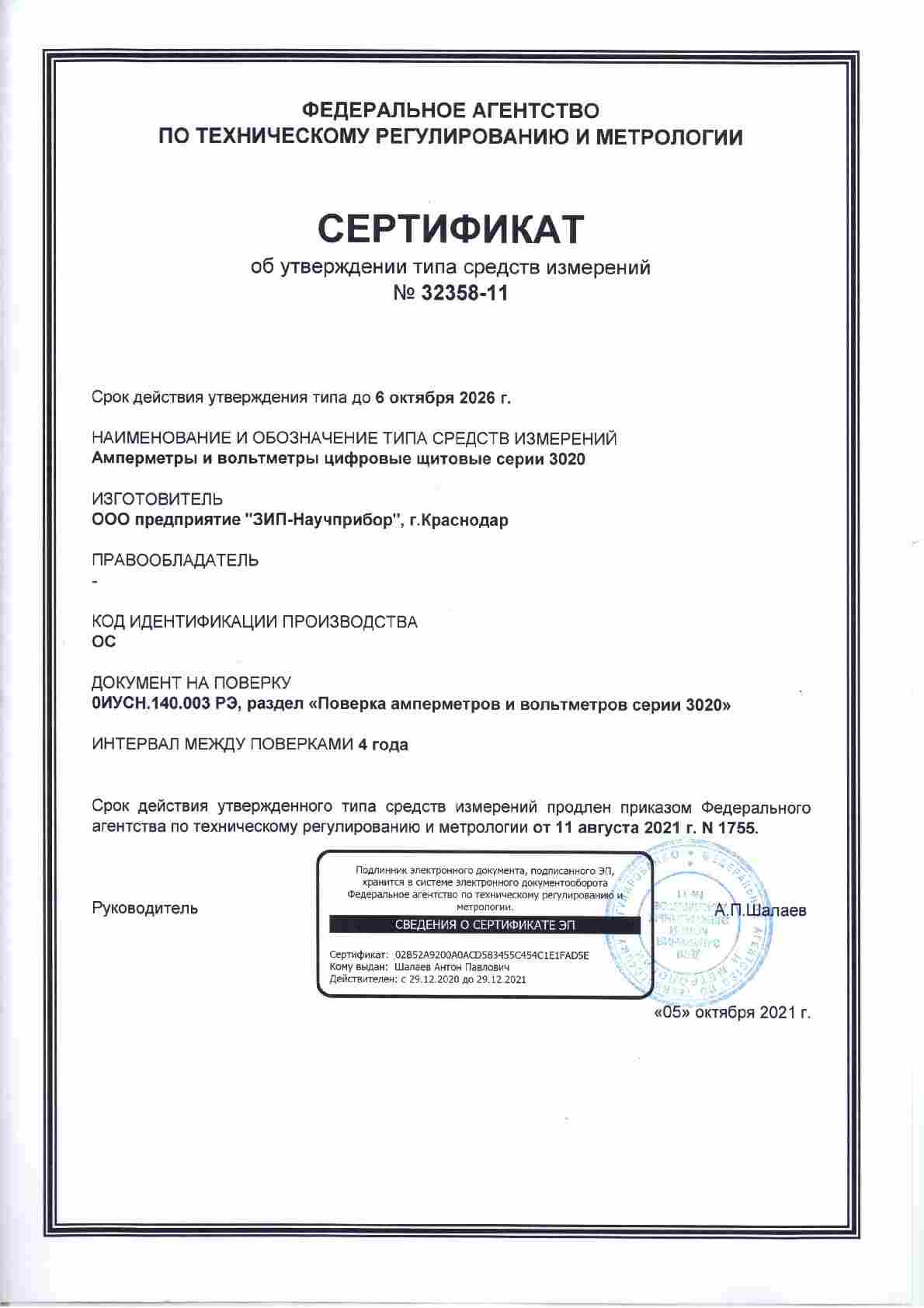

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

Декларация о соответствии.

Зарегистрированы в Госреестре средств измерений за №32358-06.

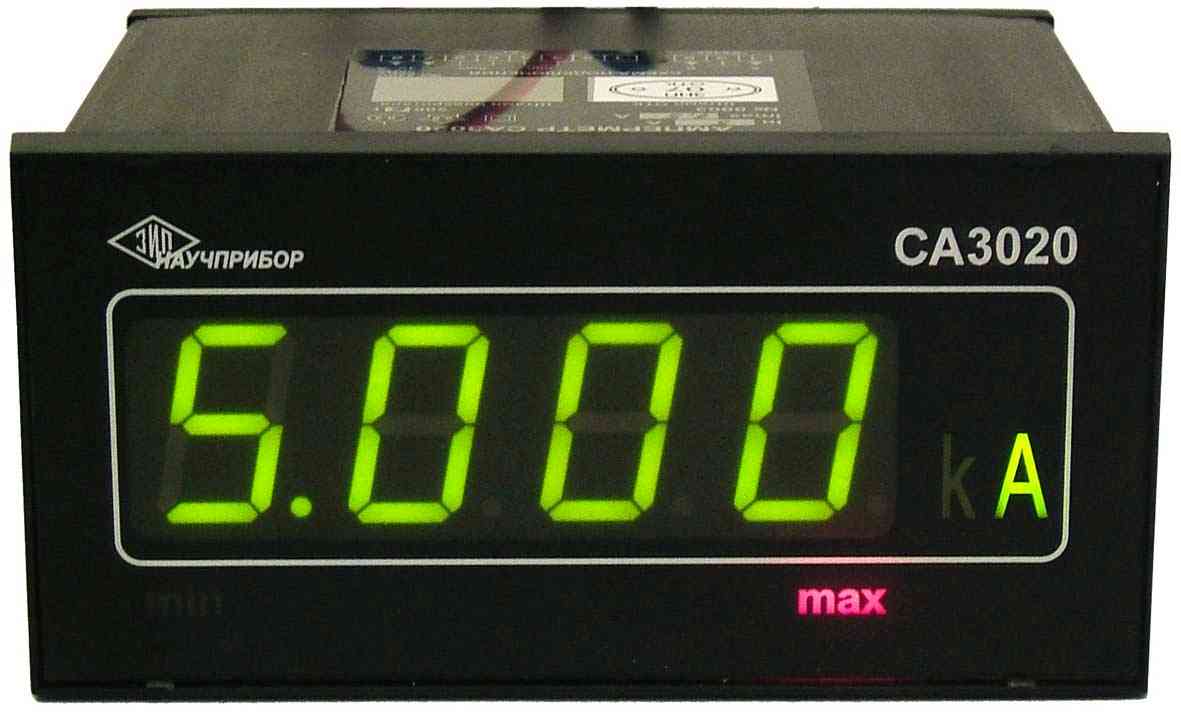

                                                          АМПЕРМЕТРЫ СА3020


амперметр(15 Кb)- номинальное значение измеряемого тока, Iн-1А (СА3020-1), 2А (СА3020-2) или 5А (СА3020-5);
-
диапазон измеряемых токов от 0,01 Iн до 1,5 Iн;
-
частотный диапазон измеряемых токов от 45 до 850Гц;
-
пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого тока;
-
напряжение питания - сеть переменного тока напряжением (85-260)В и частотой (47-65)Гц или постоянное напряжение (120 - 300)В;
-
потребляемая мощность не более 4ВА, габариты 144x72x190мм, масса не более 0,55кг.

- мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 В.A; для СА3020-2 – 0,25 В.A; для СА3020-5 – 0,6 В.A;

Амперметры имеют возможность установки по интерфейсу RS485 (гальванически развязаному)   коэффициентов трансформации ИТТ (Кт) в диапазоне от 1 до 30000 и индицируют значение измеряемого тока с учетом установленного коэффициента трансформации ИТТ в амперах или килоамперах.

Кроме функции измерения амперметры реализуют функцию контроля минимального и максимального допустимых значений измеряемого тока. Выход измеряемого тока за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт). Диапазон установки уставок верхнего допускаемого значения измеряемого тока от 0,03 Iн*Кт до 1,49 Iн*Кт.

Амперметр СА3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.4.2,  ГОСТ Р 51317.4.11.


                                                           ВОЛЬТМЕТРЫ СВ3020

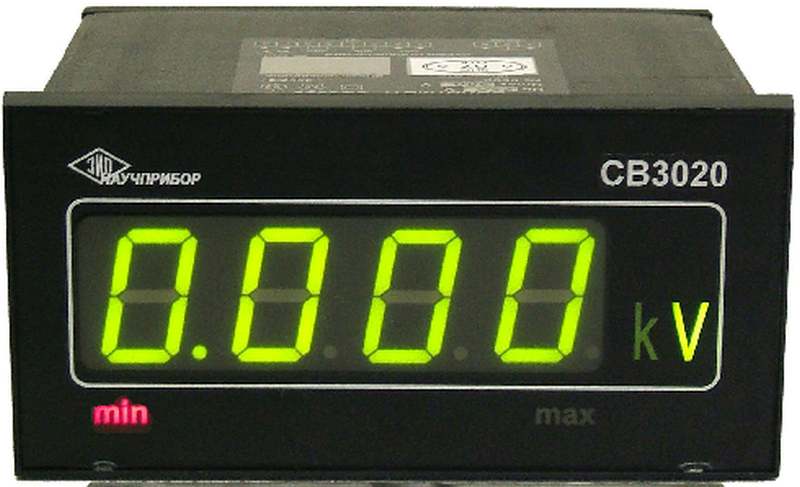

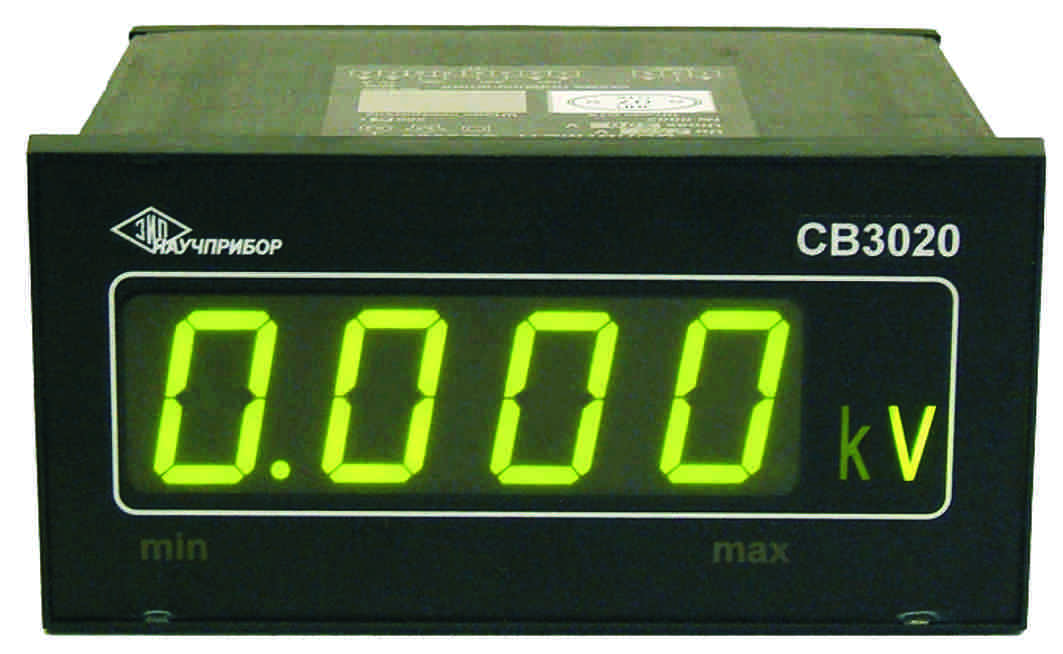

Вольтметр (13 Кb)- номинальное значение напряжения - 100В (СВ3020-100) или 250В (СВ3020-250);
-
диапазон измерения от 0,1Uн до 1,5Uн (для СВ3020-100), от 0,1Uн до 1,2Uн (для СВ3020-250);
-
частотный диапазон измеряемых напряжений от 45 до 850Гц;
-
пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого напряжения;
-
напряжение питания - сеть переменного тока напряжением (85-250)В и частотой (47-65)Гц или постоянное напряжение (120-300)В;
-
потребляемая мощность не более 4ВА, габариты 144x72x175мм, масса не более 0,5кг.

- мощность, потребляемая измерительной цепью вольтметров серии 3020, не превышает 0,1 В.A.

Вольтметр имеет возможность установки по интерфейсу RS485 (гальванически развязаному) коэффициентов трансформации ИТН (Кн) в диапазоне от 1 до 30000 и индицирует значение измеряемого напряжения с учетом установленного коэффициента трансформации ИТН в вольтах или киловольтах.

Кроме функции измерения вольтметр реализует функцию контроля минимального и максимального допустимых значений измеряемого напряжения. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.

Диапазон установки уставок нижнего допускаемого значения измеряемого напряжения от 0,1Uн*Кн до 1,48Uн*Кн (для СВ3020-100) и от 0,11Uн*Кн до 1,18Uн*Кн (для СВ3020-250). Диапазон установки уставок верхнего допускаемого значения измеряемого напряжения от 0,2Uн*Кн до 1,49Uн*Кн (для СВ3020-100) и от 0,2Uн*Кн до 1,19Uн*Кн (для СВ3020-250).

Вольтметр СВ3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.4.2, ГОСТ Р 51317.4.11.


Форма заказа амперметров и вольтметров серии 3020:

Сx3020-xxx

   1            2,

где   1 - тип прибора: А - амперметр;  B - вольтметр.

        2 - номинальное значение измеряемого тока или напряжения:

 а) для амперметров

- 1 - амперметр с номинальным значением измеряемого тока 1 А;

- 2 - амперметр с номинальным значением измеряемого тока 2 А;

- 5 - амперметр с номинальным значением измеряемого тока 5 А;

 б) для вольтметров

- 100 - вольтметр с номинальным значением измеряемого напряжения 100 В;

- 250 - вольтметр с номинальным значением измеряемого напряжения 250 В;

Пример записи обозначения амперметра серии 3020 с номинальным значением измеряемого тока 1 А: "Амперметр цифровой щитовой CА3020-1  ТУ4221-020-16851585-2006".





Диплом «Лучший отечественный измерительный прибор».

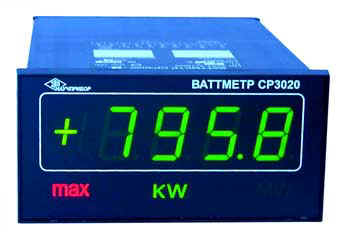

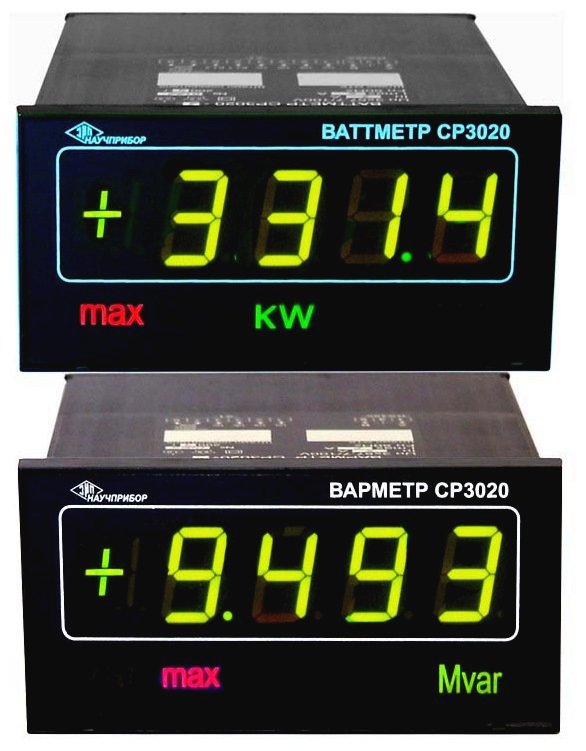

                         ВАТТМЕТРЫ и ВАРМЕТРЫ СР3020


Документация на ваттметры и варметры:

ВаттметрРуководство по эксплуатации.

Программа связи с компьютером (настройка, калибровка, установка параметров интерфейса).

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

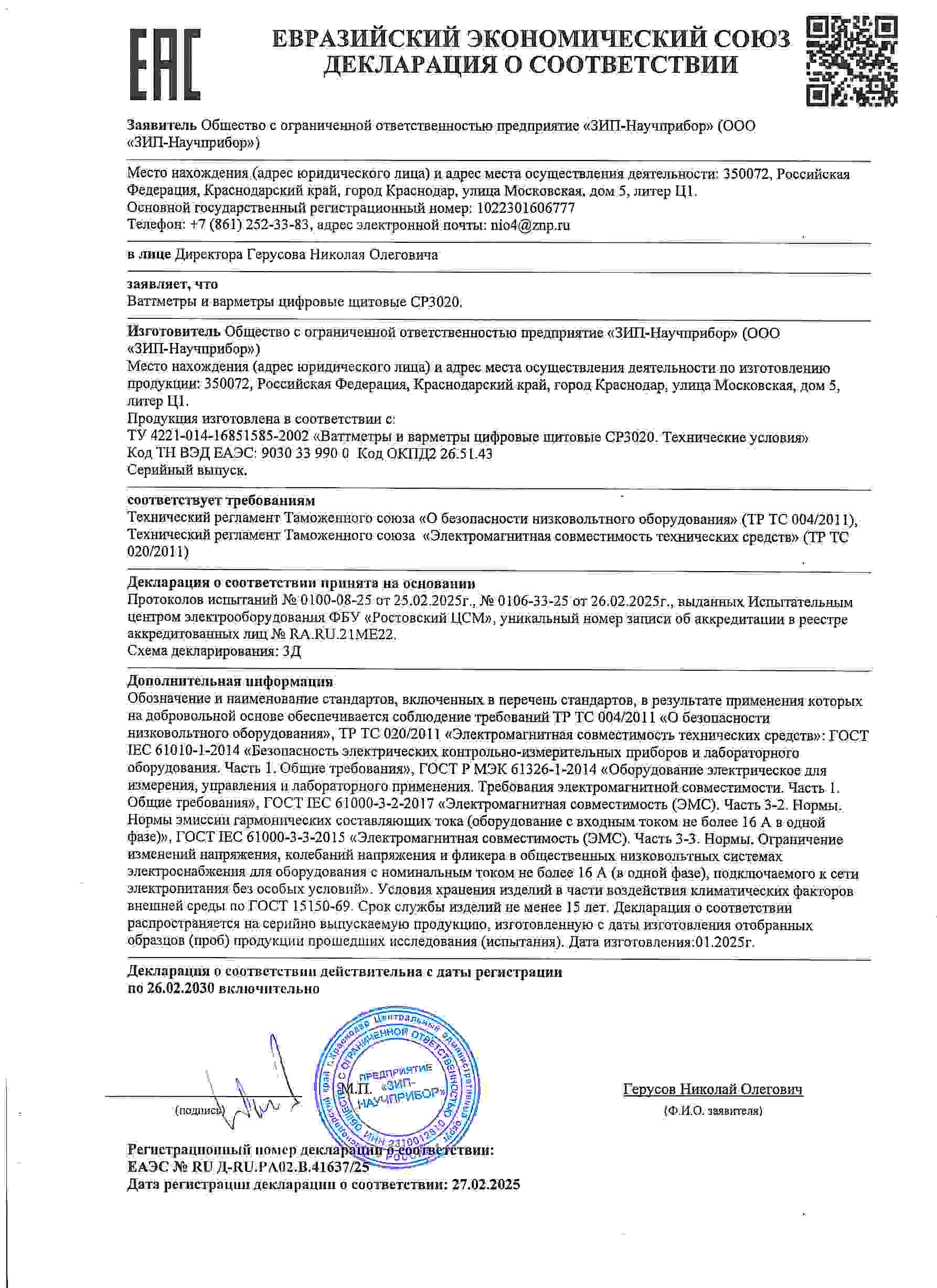

Декларация о соответствии.

Зарегистрированы в Госреестре средств измерений за №23893.

Производство - ЗИП-Научприбор.

- номинальное значение фазных напряжений UФН=57,7В, линейных напряжений. UЛН=100В;
- номинальное значение фазных токов IФН=1А или IФН=5А (в зависимости от исполнения);
- номинальное значение измеряемой активной (реактивной) мощности 173Вт (173вар) или 865Вт (865вар);
- диапазон изменения фазных и линейных напряжений от 0,8UН до 1,2UН;
- диапазон изменения фазных токов от 0.01 IН до 1,2 IН;
- диапазон изменения частоты от 48 до 52Гц;
- диапазон изменения коэффициентов мощности:
cos

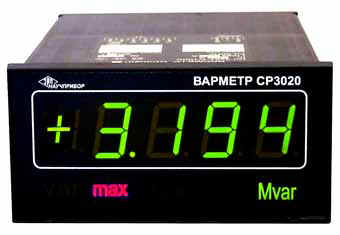

j = 0,5 (емк.) - 1-0,5 (инд.) для ваттметров;
sin
j = 0,5 (емк.) - 1-0,5 (инд.) для варметров;


- диапазон установки КН от 1 до 20000, КТ от 1 до 6000;
warmetr- диапазон установки уставки допускаемого максимального значения измеряемой активной мощности (для ваттметров СР3020) от 10Вт до 9900МВт;

- интерфейс RS485 (гальванически развязан)

- пределы допускаемой основной приведенной погрешности измерений ваттметров равны +0,5% к номинальному значению измеряемой активной мощности;

- пределы допускаемой основной приведенной погрешности измерений варметров +1,0% к номинальному значению измеряемой реактивной мощности;
- напряжение питания - сеть переменного тока напряжением (120...250)В и частотой 47-65Гц или постоянное напряжение (120:250)В;
- потребляемая мощность не более 5ВА, габариты 144x72x220мм, масса не более 0,7кг;

- мощность, потребляемая  измерительными цепями ваттметров и варметров СР3020 не превышает:

- для токовых цепей –   0,07 В.А на фазу,

- для цепей напряжения – 0,1 В.А на фазу.



Ваттметры и варметры СР3020, ТУ 4221-014-16851585-2002, сертифицированы на соответствие требованиям ГОСТ Р 51350, ГОСТ 14014 п.1.30, ГОСТ Р 51121-97 п.4.6.
Зарегистрированы в Государственном реестре средств измерений за №23893.

Форма заказа ваттметров и варметров СР3020:

СР3020-x,

где   Х - значение номинального тока:

 - 1 - номинальный ток 1 А;

- 2 - номинальный ток 5 А;

Пример записи обозначения ваттметра СР3020 с номинальным током 5 А: "Ваттметр цифровой щитовой CР3020-5  ТУ4221-014-16851585-2002".


Разработчик и изготовитель ЗИП-Научприбор.

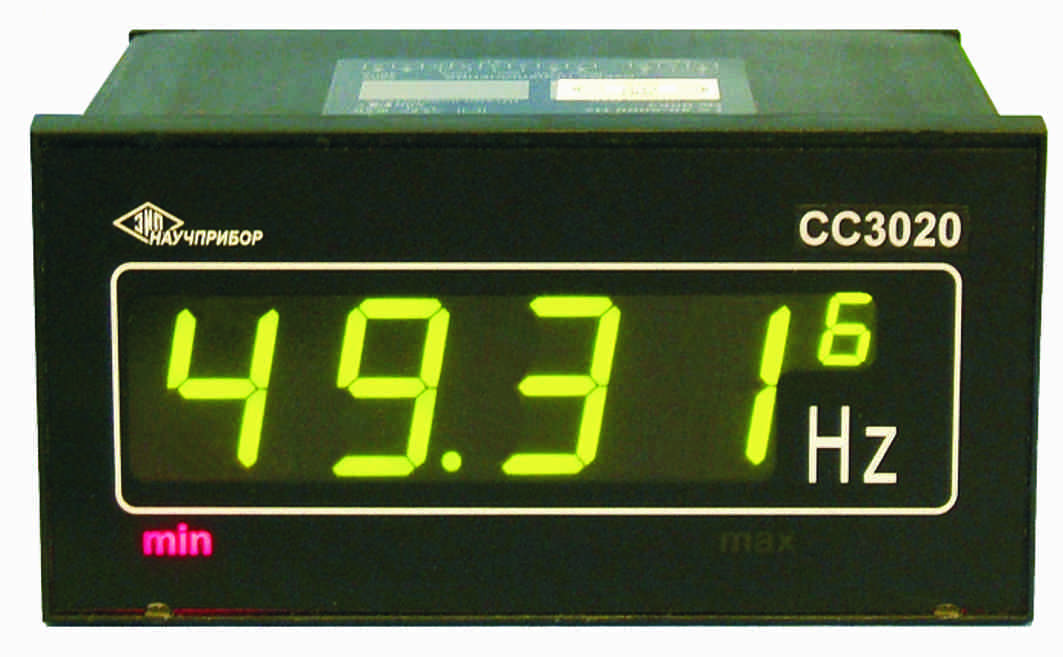

                                                                    ЧАСТОТОМЕРЫ СС3020



частотомер(13 Кb)

Изготовитель - ЗИП-Научприбор

Документация на частотомеры:

Программа связи с компьютером (настройка, калибровка, установка параметров интерфейса).

Руководство по эксплуатации

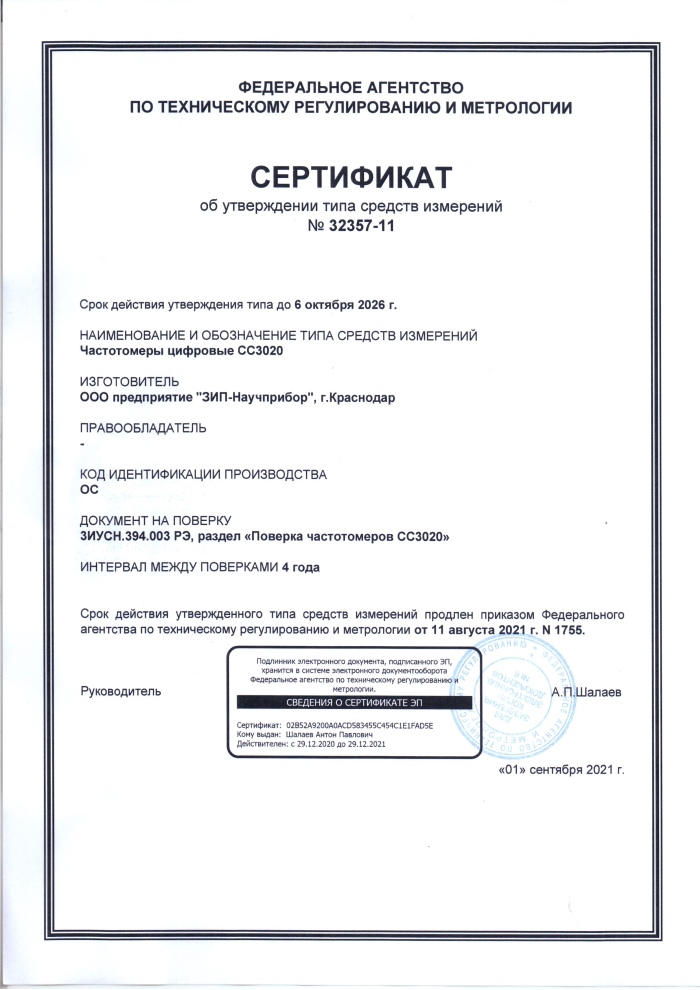

Свидетельство об утверждении типа средств измерений.

Описание типа средств измерений.

Декларация о соответствии.

Зарегистрированы в Госреестре средств измерений за №32357-06.

Производство - ЗИП-Научприбор.



Выпускаются в двух конструктивных исполнениях - щитовом (СС3020-Щ) и настольном (СС3020-Н).
-
диапазон измеряемых частот от 40 до 5000Гц;

- диапазон входных напряжений от 30 до 250В;

-частотомер настольный пределы основной допускаемой приведенной погрешности ±0,01%;
-
напряжение питания - сеть переменного тока напряжением (85-260)В и частотой (47-65)Гц или постоянное напряжение (120-300)В;
-
потребляемая мощность, не более 4ВА;

- габариты и вес 144x72x175мм и не более 0,4кг (для СС3020-Щ), 150х72х195мм и не более 0,55кг (для СС3020-Н).

- интерфейс RS485 (гальванически развязан).

- мощность, потребляемая измерительной цепью частотомеров СС3020, не превышает 0,025 В.A.



Кроме функции измерения частотомер реализует функцию контроля минимального и максимального допустимых значений измеряемой частоты. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.
Диапазон установки уставок: нижнего допускаемого значения - 40-4999,5Гц; верхнего допускаемого значения - 40,5-5000Гц;

Частотомер СС3020, ТУ4221-021-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.4.2, ГОСТ Р 51317.3.2, ГОСТ Р 51317.4.11.

Форма заказа частотомера СС3020 в щитовом конструктивном исполнении: "Частотомер цифровой СС3020-Щ   ТУ4221-021-16851585-2006".

Форма заказа частотомера СС3020 в настольном конструктивном исполнении: "Частотомер цифровой СС3020-Н   ТУ4221-021-16851585-2006".
