Устройство термостатирующее воздушное
(термостат)
ТВ-1
Производства ЗИП-Научприбор
/
Назначение обеспечение с высокой точностью температурного режима в рабочей камере.
► поверка / калибровка, проведение испытаний средств измерений в измерительных и испытательных лабораториях в автоматизированных системах поверки.
Конструкция однофункциональное законченное устройство в виде перекатываемого шкафа с прозрачной дверцей и рукавами, воздушное охлаждение / нагрев.
Блоки - компрессорный, нагревательный, термопреобразовательный.
Объекты термостатирования средства измерений, в том числе меры сопротивления, ёмкости, индуктивности, напряжения.., измерительные приборы.
Размещаются свободно:

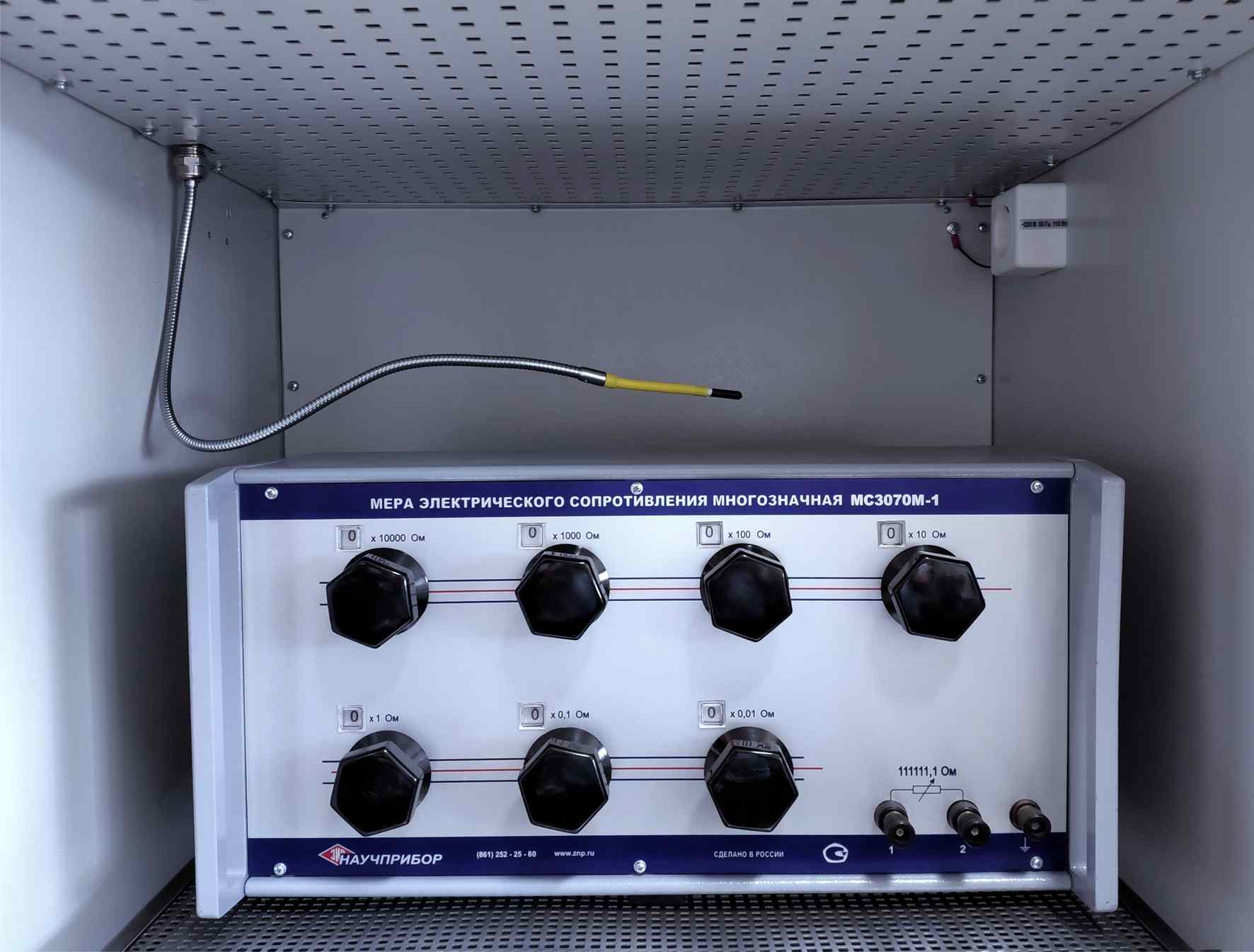

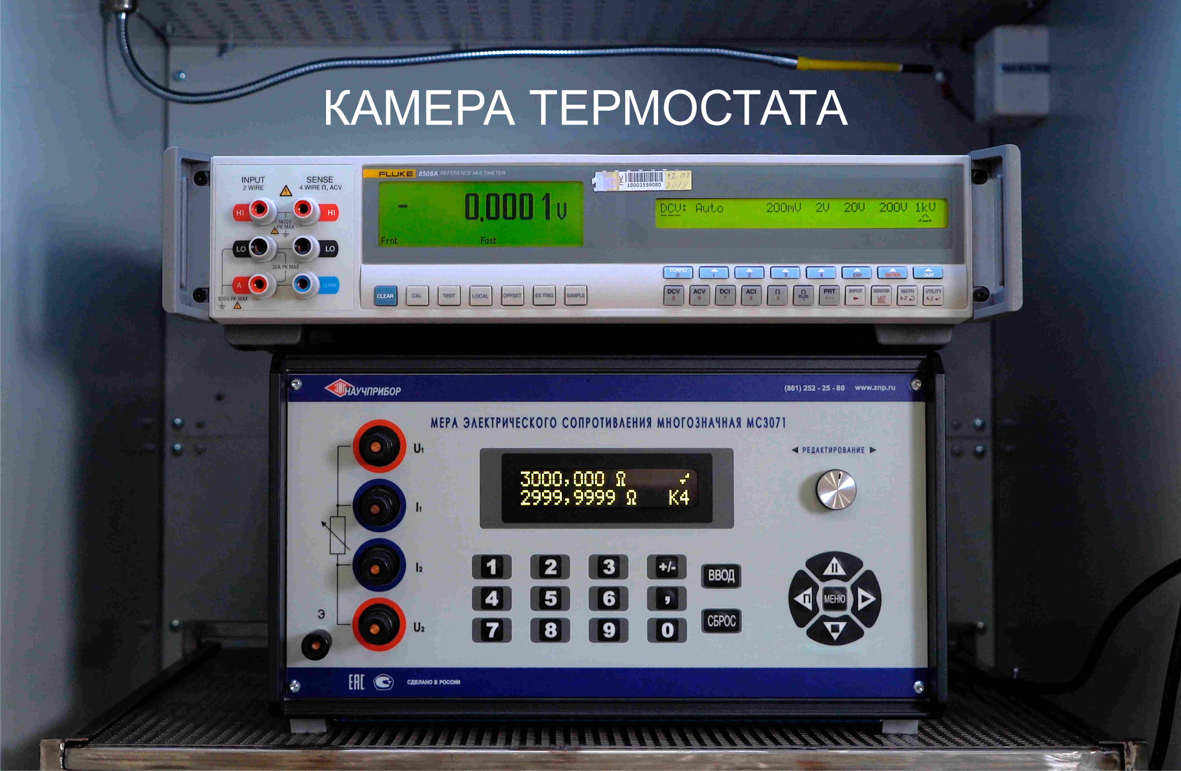

МС3071, МС3070М (Р3026) по 1 шт.,

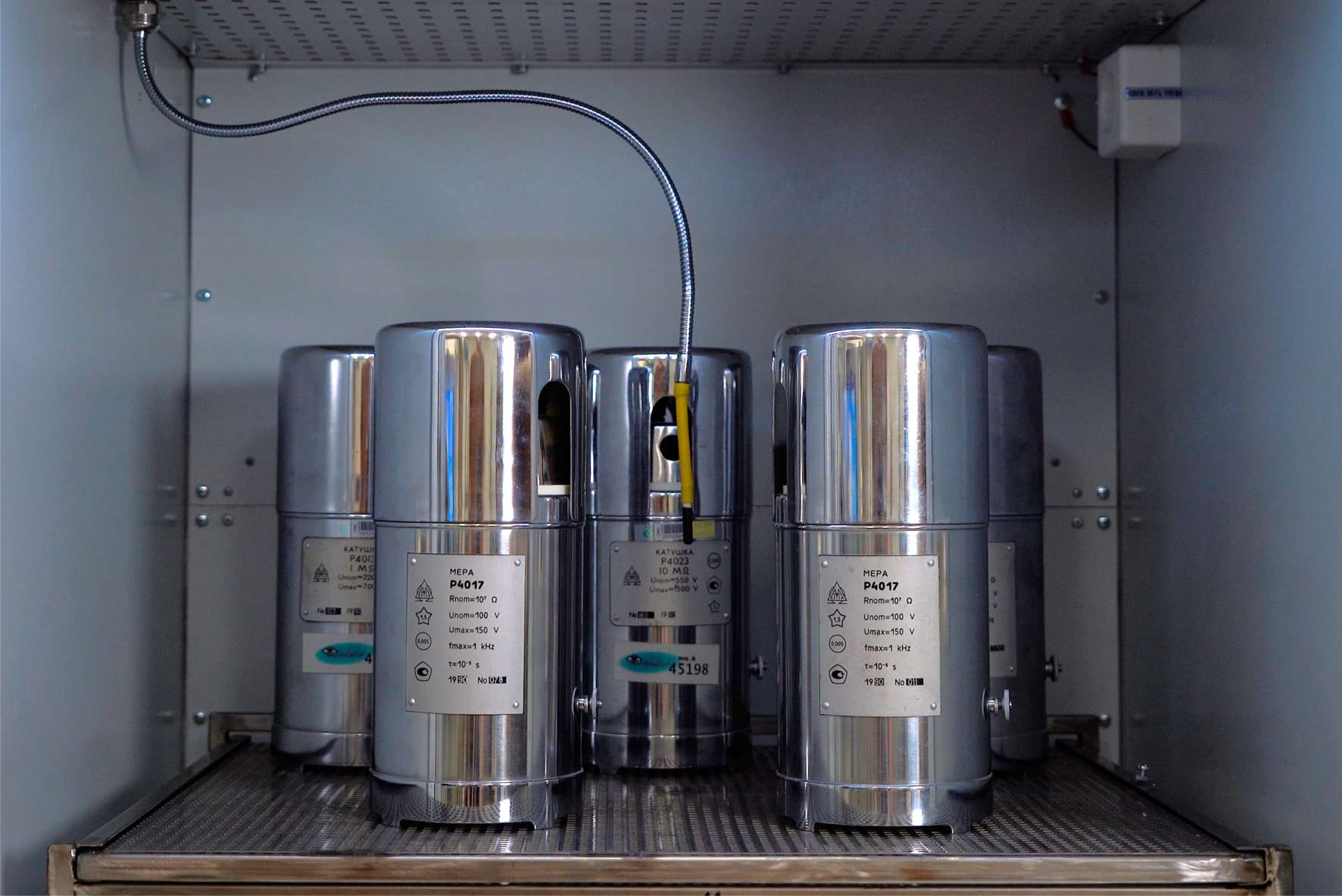

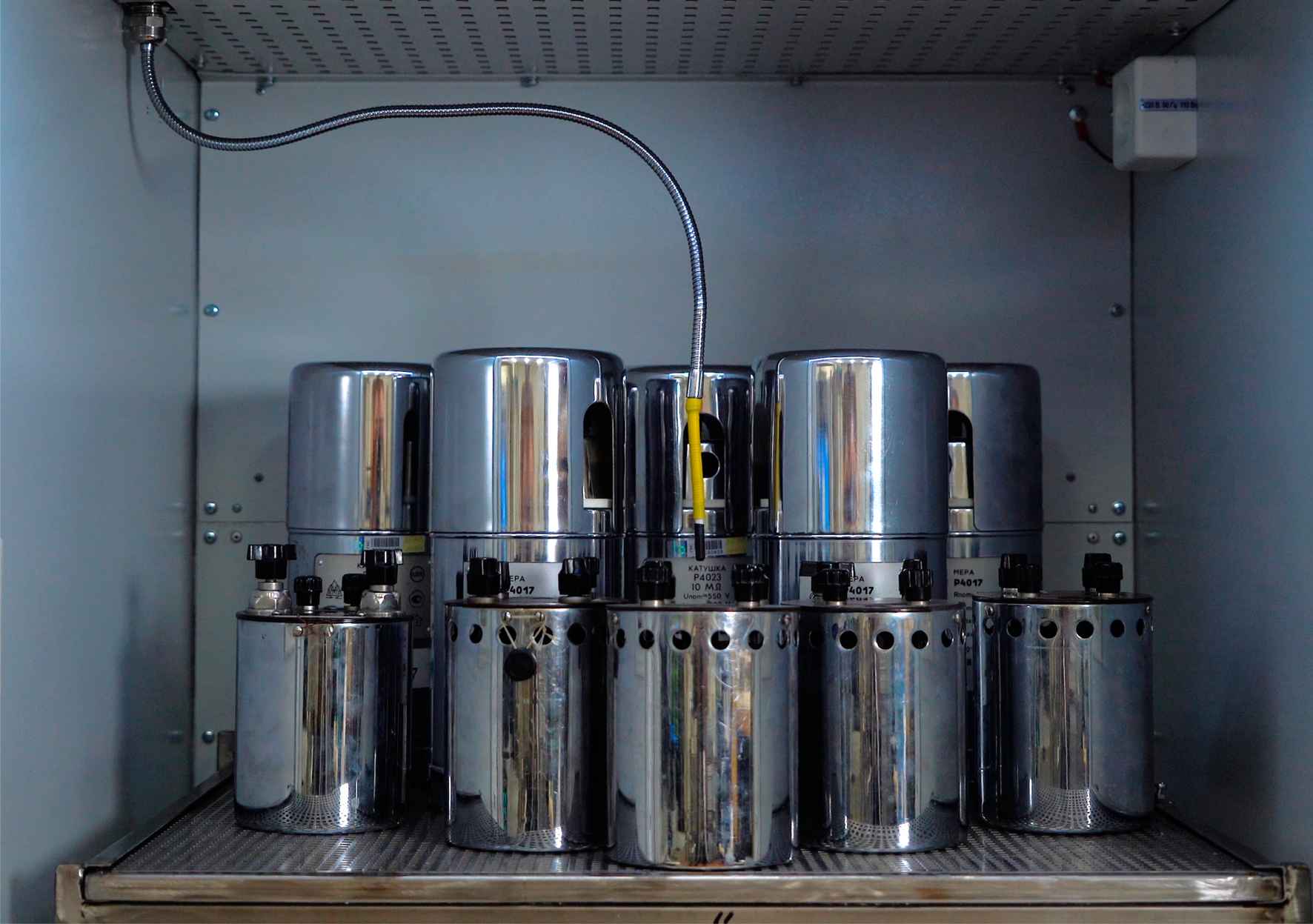

Х488 - 3 шт., Р4017 - 9 шт, Р310/Р321 - 12 шт.,
Х480 - 12 шт., МС3050М, МС3080(М), Р3030, Р3031 - по 20 шт., МС3080 - 20шт.
МС3081, Р310, Р321 - по 12шт., МС3055 - 2шт, МС3057 - 2шт.
ОСНОВНЫЕ ОСОБЕННОСТИ
· Большие габаритные размеры рабочего объема.
· Высокие точности установки и поддержания заданной температуры.
· Широкий диапазон воспроизводимых температур.
· Малый шаг установки температуры.
· Наличие предустановленных и пользовательских значений температур.
· Коррекция всего диапазона значений поддерживаемой температуры (вверх-вниз).
· Работа с ПК (открытый протокол).
· Датчик регулятора температуры на гибком креплении (перемещаемый в рабочем объёме).
· Аттестация - как испытательное оборудование. Выпускаются по ИУСН.344390.001ТУ).
ТВ-1 Соответствует ГОСТ 22261 , ТР ТС 004 и ТР ТС 020
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр |
Значение |
|
Рабочий объём |
225 л |
|
Рабочие условия эксплуатации |
15… 25°С |
|
Диапазон воспроизводимых температур |
5… 50˚С |
|
|
|
|
Пределы погрешности поддержания воспроизводимой температуры |
± 0,04˚С |
|
Пределы погрешности стабильности среднего значения воспроизводимой температуры в месте размещения датчика регулятора температуры за время непрерывной работы, не более |
± 0,04˚С |
|
Пределы погрешности неточности воспроизведения задаваемой температуры в месте размещения датчика регулятора температуры в поддиапазоне - в нормальном от 14,5 до 25,5, не более - в нижнем от 5 до 14,49, не более - в верхнем от 15,51 до 50, не более |
± 0,05˚С ± 0,25˚С ± 0,25˚С |
|
Градиент температуры в полезном объёме камеры в поддиапазоне - в нормальном, не более - в нижнем, не более - в верхнем, не более |
± 0,2˚С ± 0,4˚С ± 0,4˚С |
|
Минимальный шаг установки задаваемой температуры |
0,01ºС |
|
Разрешающая способность индикации температуры |
0,001°С |
|
Диапазон значений вводимой поправки температуры при аттестации |
от -1,00 до +1,00˚С |
|
|
|
|
Предустановленные типовые значения температуры, установленные изготовителем |
10 значений (5, 10, 15, 20, 25, 30, 35, 40, 45, 50ºС) |
|
Предустановленные пользовательские значения температуры с возможностью коррекции |
4 значения (произвольно) |
|
Доступ к камере без открывания прозрачной дверцы |
да (два рукава) |
|
Загрузка термостата |
горизонтальная |
|
|
|
|
Габаритные размеры камеры Ш × Г × В, не менее |
630 × 590 × 610 мм |
|
Габаритные размеры, Ш × Д × В, не более |
820 × 1060 × 1760 мм |
|
Масса, не более |
160кг |
|
Мощность, потребляемая от сети максимальная, не более |
1500Вт |
|
Напряжение, частота питающей сети переменного тока |
(220±22)В, (50±1)Гц |
|
Интерфейс |
RS232, USB |
|
Протокол обмена данными |
открытый |
Изготовитель ЗИП-Научприбор.
ООО предприятие "ЗИП-Научприбор", znp@znp.ru , zslv@znp.ru , http://www.znp.ru .
Тел/факсы +7-(861)252-25-80, 252-32-20, 252-33-83, 210-51-17, 252-32-20, Россия, 350072, г. Краснодар, ул. Московская, 5, литер Ц1.
