1.  ИЗМЕРИТЕЛЬНЫЕ   прецизионные РЕЗИСТОРЫ  МР3000

2.  ПРЕЦИЗИОННЫЕ РЕЗИСТИВНЫЕ СБОРКИ И ДЕЛИТЕЛИ НАПРЯЖЕНИЯ МД3000

Производство ЗИП-Научприбор. Поставка только для партнеров.

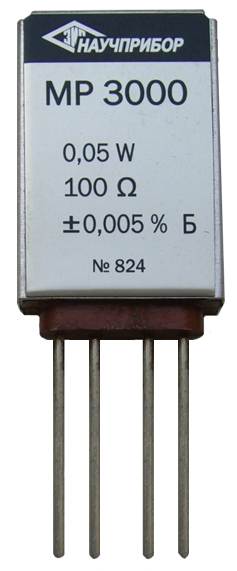

                    1. ИЗМЕРИТЕЛЬНЫЕ   прецизионные РЕЗИСТОРЫ  МР3000


q    Любое  номинальное значение сопротивления в диапазоне от 1 до 100000 Ом;

q    Нестабильность (изменение значения сопротивления за год) не более  0,0005%

q      Температурный коэффициент сопротивления до 3х10ˉ6 1/°С;

Погрешность определения действительного значения сопротивления в диапазоне от 1 до 10000 Ом на синусоидальном переменном токе  частотой  1000Гц  от 0,0002% до 0,001% в зависимости от значения сопротивления.

q    Постоянная времени не более, сек: 1х10-8 - для резисторов 10...100 Ом; 5х10-8 для резисторов 1,0 Ом, 10000 Ом;  40х10-8 - для 100000 Ом.

q    Верхний предел частотного диапазона 20кГц для резисторов с  номинальными значениями сопротивления от 1 до 10000 Ом.

Для цепей постоянного и переменного тока в качестве элементов сопротивления, обеспечивающих основные метрологические параметры прецизионных электро и радиоизмерительных приборов, делителей напряжения и калибраторов. Могут быть применены в качестве встроенных мер электрического сопротивления, а также шунтов постоянного и переменного тока.

Отличаются предельно высокой временной стабильностью сопротивления, малым температурным коэффициентом сопротивления (ТКС), высокой точностью подгонки, отсутствием токовых шумов. Выдерживают одиночные термоудары от -50 до +100°С. Четырехзажимная схема для навесного и печатного монтажа.

Основные технические данные приведены в таблице. По специальным заказам могут быть обеспечены следующие параметры:

Номинальное значение сопротивления,

Ом

Допускаемое отклонение от номинального

значения, %

ТКС 10-6,  1/°С

Номинальная мощность рассеивания,

Вт

Нестабиль-

ность, % за год

от 1 до 100000

0.005

1-3,5

  0,05

0,001

0,01

1-5

  0,125

0,001

0,1

±10

     0,5

0,002

Промежуточные значения номинального сопротивления любые. Условия применения (температура среды): нормальные 20±2°С: рабочие от +5 до +70°С.

Выпускаются только для партнеров по отдельным заказам. ТУ 4229-032-05766445-2000.

Габаритные размеры 50,5х29х9мм. Масса 29г.

Срок службы не менее 15 лет. Разработчик и изготовитель ЗИП-Научприбор  www.znp.ru .

Поставка только для партнеров.

 ОСОБОСТАБИЛЬНЫЕ резисторы МР3000М:

Особостабильные прецизионные резисторы с регулируемым экстремумом температурной зависимости для комплектования однозначных и многозначных мер сопротивления.

Диапазон от 1 Ом до 100кОм. Любое номинальное значение.

Годовая нестабильность до ±0,0001%.

ТКС не более ±1х10-6 в точке экстремума.

Остальные характеристики, как у МР3000. Выпускаются только для партнеров по отдельным заказам. Разработчик и изготовитель ЗИП-Научприбор  www.znp.ru .

Поставка только для партнеров.



              2.  ПРЕЦИЗИОННЫЕ РЕЗИСТИВНЫЕ СБОРКИ И ДЕЛИТЕЛИ НАПРЯЖЕНИЯ МД3000

Поставка только для партнеров.

  Допускаемое отклонение Кд от номинального от 0,005%

¨      Стабильность Rвх и Кд в рабочих условиях применения за год от 0,0002%

¨      Температурный коэффициент сопротивления α (от ±1 до ±5)10-6 1/°С

Температурный коэффициент отношения ТКО (от ±0,7 до ±2)10-6 1/°С

Максимальная мощность рассеяния до 100мВт

Количество резисторов в схеме до 10шт.

Количество выводов корпуса 12шт.

Рабочая температура эксплуатации от 5 до 70°С

Габариты (без учета выводов) 37´36´9мм.  Масса 25г.

Входное сопротивление Rвх, до 105 Ом

Допускаемое отклонение действительного значения Rвх от номинального - от 0,005%.

Коэффициенты деления по заказу любые.

Допускается как вертикальное (на выводы), так и горизонтальное (на крепежные винты) крепление на плате.

Соответствуют ТУ4229-033-05766445-2000.

Поставка только для партнеров.

Разработчик и изготовитель - ЗИП-Научприбор.



А также смотрите резисторы высокостабильные серии 30хх  (МР3040, МР3042, МР3044, МР3045, МР3050, МР3060)   ЗДЕСЬ
