МНОГОЗНАЧНАЯ  МЕРА ЭЛЕКТРИЧЕСКОГО  СОПРОТИВЛЕНИЯ МС3055 (магазин сопротивлений)

Производства ЗИП-Научприбор.

Описание типа.

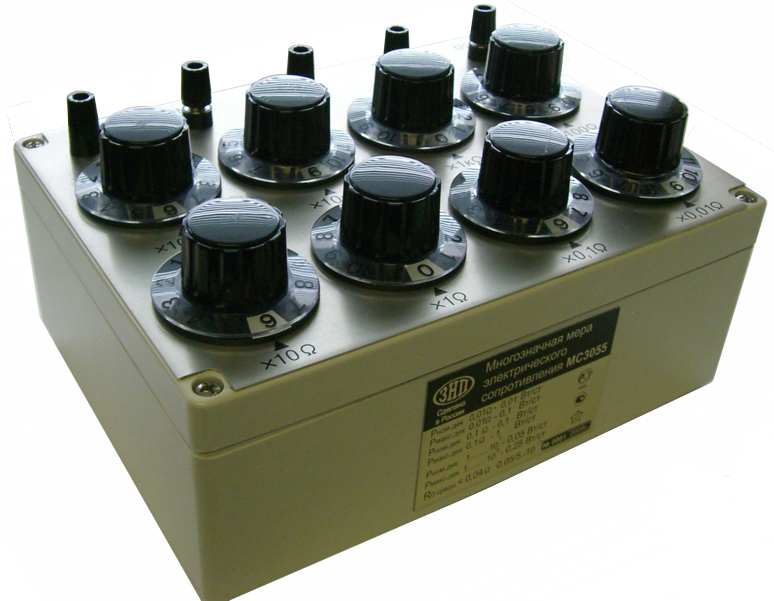

Многозначная мера электрического сопротивления (ММЭС) предназначена для применения при проведении поверочных и калибровочных работ в цепях постоянного тока, а также исследовательских работ в цепях постоянного и переменного тока. Конструктивно выполнена в пластмассовом корпусе, на верхней панели которого размещены  восемь декадных переключателей и зажимы для подключения меры и электростатического экрана.



Основные технические характеристики

   1. Диапазон устанавливаемых сопротивлений от 0,01 Ом до 1,22222221 МОм.

   2. Классы точности модификаций - 0,02/2*10^-7 и  0,05/5*10^-7. Примечание: меры (ОМЭС и ММЭС) могут поставляться как рабочие средства измерения. По заказу потребителя меры могут иметь запись в свидетельстве о поверке о том, что результат поверки является первым измерением по соответствующему (требуемому) разряду. Последующие измерения для присвоения разряда в соответствии с ГОСТ 8.237-2003 производятся потребителем в процессе эксплуатации в течение 2-х лет.
   3. Число полных декад – 8.

   4. Номинальное значение сопротивления

      ступени:

      - младшей декады - 0,01 Ом,

      - старшей декады - 100кОм.

   4. Среднее значение начального

      сопротивления:

      - на клемме 1 МОм не превышает 0,04 Ом,

      - на клемме 1 Ом – не более 0,01 Ом.

   5. Вариация начального сопротивления всех

      включенных декад не превышает 0,04 Ом.

   6. Максимальная мощность рассеивания

      на одну ступень составляет:

      - 0,01 Ом - 0,1Вт (Imax - 3,2А)

      - 0,1 Ом - 1Вт (Imax - 3,2А)

      - 1 Ом-100кОм - 0,25Вт (Imax - 0,5А-0,002А).

   7. Рабочие условия применения:

       температура окружающего воздуха от 10 до 40°С;  относительная влажность воздуха от 25

       до 80% в рабочем диапазоне температур.

   8. Габаритные размеры корпуса - 200х150х90мм. Масса не более - 2кг.



      Выпускаются по ТУ 4225-037-16851585-2009, соответствуют ГОСТ 23737-79.



     Технические решения защищены патентами РФ №2262761, №2369877, №2393489.



Разработчик и изготовитель ЗИП-Научприбор.
